Servohidrolik Yorulma Test Makinaları

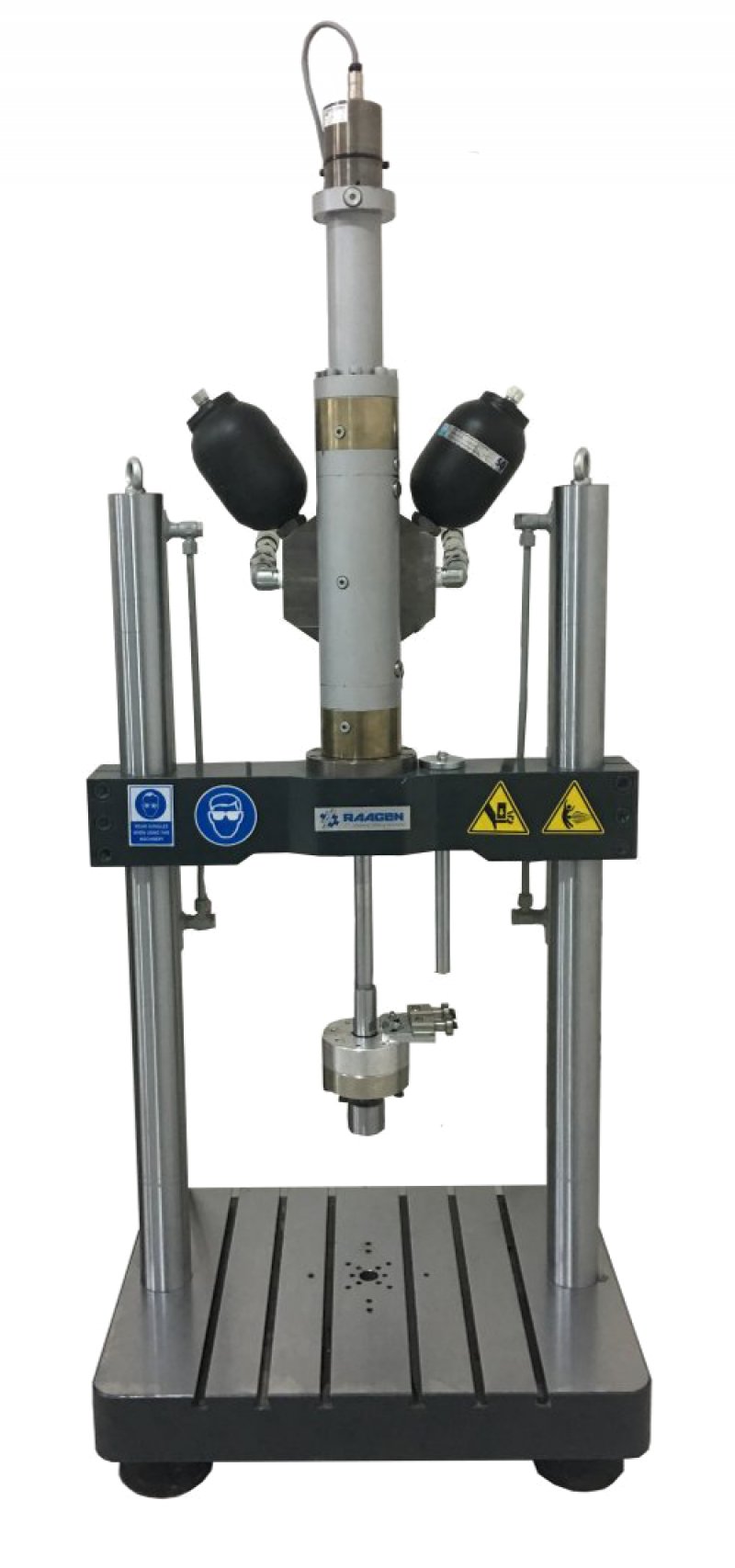

Raagen Servohidrolik Yorulma Test Cihazları

 Yorulma testleri, yorulma testi numunelerinin belirli bir noktada çeşitli dalga formlarında gerinim ve gerinim değerleri oluşturan (kuvvet kontrollü ya da pozisyon kontrollü yorulma testleri) ve yeterli çevrim sayısının ardından numunede oluşan çatlaklar veya kırılma/kopma ile sonuçlanabilecek koşullara bırakılarak malzemede meydana gelen kalıcı yapısal değişiklik testleri olarak tanımlanır.

Raagen geniş kuvvet kapasitesi ve frekans aralıklarında, farklı dalga formlarında birçok çeşit yorulma tetsi uygulaması için gelişmiş çözümler sunar. Raagen, 10 yılı aşkın deneyimiyle, malzeme ve bileşenlerin standartları karşılamasını sağlayan doğru, tekrarlanabilir testler elde edebilmeniz için güncel standartlara uygun dinamik test cihazları tasarlar ve üretir.

Servo Hidrolik Yorulma Test Cihazları, standardizasyonu kolaylaştıran, sistemin istikrarını ve güvenirliliğini arttıran modüler bir tasarıma sahiptir. En zorlu test uygulamaları için tasarlanmıştır. Düşük ve yüksek frekanslı dinamik testler için kullanılır.



Raagen Servo Hidrolik Yorulma Test Cihazları Özellikleri

10kN ile 1000kN arasındaki kapasitelerde, 0,1-200 Hz frekans aralığında üretilmektedir. Özel talepler doğrultusunda daha yüksek kapasitelerde de üretilebilmektedir. Boyut limiti yoktur. Genişlik, derinlik, yükseklik istenen test ve numune boyutlarına göre ayarlanabilir.

• Yük hücreleri, çeneler ve test aparatları geliştirilebilir ve her test metoduna uygun olarak üretilebilir.

• Dinamik malzeme test yazılımı dinamik (çevrimsel) testler için özel Dynpack test yazılımıdır.

• Yazılım yük, uzama ve gerinim kontrollü testler yapabilir. Test yazılımı sınırsız test parametresi girmeye uygundur.Yazılım her noktadaki değerleri MS excel, MS word formatına atabilmektedir ve grafikteki her noktadaki verileri görüntüleyebilmektedir.

• Uluslararası standartlardaki gereksinimlere uygun veya müşterilerimizin kalite kontrol birimlerinin, üniversitelerin, araştırma ve teknoloji merkezlerinin ihtiyaçlarına göre en yüksek kalitede, çalışma kombinasyonları ile en uygun dizaynda, yüksek kalite bileşenlerle ve son performans doğrulamaları ile üretim yapılmaktadır.

• Sistemin tamamının mühendisliği, üretimi, kurulumu, kalite kontrolü RAAGEN mühendisleri tarafından yapılmaktadır



Raagen Servohidrolik Yorulma Test Cihazları ile ilgili daha detaylı bilgi almak ya da fiyat teklifi istemek için hemen bizimle iletişime geçin.



Raagen Servohidrolik Yorulma Test Cihazları Sistem Elemanları

  1. Rijit yorulma test gövdeleri
  2. Dinamik yük hücreleri (fatigue rated loadcell)
  3. Düşük sürtünmeli dinamik servo aktüatör sistemleri
  4. Yüksek tepkili (high response) servo valfler
  5. Raagen hidrolik güç üniteleri
  6. T-slot tablalar
  7. Test fikstürleri ve test aksesuarları
  8. Elektronik kontrol ünitesi
  9. Lisanslı yorulma test yazılımı



Raagen Servohidrolik Yorulma Test Sistemleri, birçok laboratuvarın en önemli parçalarından biridir. Raagen servohidrolik yorulma test cihazları, çok çeşitli düşük ve yüksek çevrimli yorulma testleri, çatlak genişleme testleri, kırılma tokluğu testleri ve termomekanik yorulma testleri (thermomechanical fatigue test, TMF) gibi dinamik testleri gerçekleştirebilirler. Her sistem, ihtiyaç olan test uygulamasına göre özel olarak hesaplanmış tip ve kapasitelerde servo valf, manifold ve hidrolik güç ünitesi ile kolayca yapılandırılabilir. Tüm sistemlerimiz, “DOLI GmbH” (Alman) dijital kontrolör, malzeme test yazılımı gelişmiş özellikleri ile donatılmıştır. Test&Motion™ Dynpack dinamik test yazılımı, birçok dinamik testin uygulanması için hazır yorulma testi ayar menüsüne sahiptir. Diğer uygulamalara özel yazılım modülleri, farklı standartlarda testlerin uygulanmasına izin verir. Bu dinamik sistemler, Test&Motion™ ve uygun aksesuarlarla birleştirildiğinde çeşitli statik çekme testi, basma testi, eğme testi, peel testi, yırtılma testi ve sürtünme (friction) testleri yapmak için idealdir.



  •  Kapalı çevrim kontrollü sisteme sahiptir.
  •  Düşük sürtünmeli statik ve dinamik performans için hidrostatik yataklara sahip çift uçlu, eşit alanlı lineer aktüatörlerler kullanılır.
  •  Çeşitli malzeme ve bileşenler üzerinde hem dinamik hem de statik testler için tasarlanmıştır.
  •  Hidrolik olarak pozisyonu ayarlanabilir ve kilitli üst tablaya sahiptir.
  •  Masaüstü veya zemin tipi servo hidrolik yorulma test gövdeleri laboratuvar alanlarına kolaylıkla kurululabilir.
  •  Raagen hidrolik güç üniteleri ile kullanılmak üzere tasarlanmıştır
  •  Çok çeşitli çeneler, fikstürler, kabinler, fırınlar, video ekstansometreler, otomatik ekstansometreler ve diğer aksesuarlarla uyumludur
  •  ISO 7500-1'e göre 0,5 sınıfı hassasiyetli dinamik testler için uygun fatigue rated load cell’ler sayesinde hassas yük ölçümü yapmaktadır.
  •  Aktüatör stroku ±50/ ±75 / ±100 / ±150 mm olarak kullanıcı tarafından ugulamalarına göre seçilebilir.
  •  Ergonomik kuruluma sahiptir ve kullanımı kolaydır.



Doli EDC Kontrolör

Doli EDCi serisi elektronik kontrolörler, tork sensörü, açı sensörü, LVDT'ler, strain gaugeler, I/O' lar, uzaman ölçüm sensörleri ve titreşim sensörü gibi algılayıcıları otomatik olarak tanıyabilmekte ve kalibrasyonlarını sağlayabilmektedir.

Saniyede her kanaldan seçilen modele göre 1000 Hz ile 10 000 Hz veri örnekleme hızına sahiptir.

Kontrol sistemine ek kanal ve kartlar eklenebilmektedir.

Burulma ekseni ve kuvvet ekseni ister senkronize ister ayrı ayrı kontrol edilebilir.

Test&Motion Plus Dynpack Test Yazılımı

Test&Motion Yazılım DynPack yazılım, dinamik test cihazlarını kontrol etmek için gelişmiş bir dinamik test yazılım modülüdür. Tüm kanallardan ayrı ayrı 10 kHz'e kadar olan verileri kaydeder ve grafikler.

DynPack,bir ya da birden fazla EDC ile aynı anda entegre olabilir. Böylece çok eksenli sistemleri kontrol etmeyi mümkün kılar.
Dinamik test yazılımı, üçgen, sinüzodial, rampa,  sweep, testere dişi dalga formlarında dinamik test uygulamaları için uygundur.
Kullanıcı, T&M+ Dynpack vasıtası ile test frekansı, çevrim sayısı ve genlik (amplitude) değerlerini yazılıma girer ve ek bir operatör müdahalesine gerek kalmadan testler devam eder.
Windows 2000 / XP/ 7/10 uyumludur.
Gerçek değerler ve ayarlanan değerlerin anlık olarak görüntülenebildiği osiloskop penceresine sahiptir.
Çevrim ön yük ayarı, çevrim sayacı, test sonu kriteri, limit değer ayarları gibi fonksiyonları ayarlamak için uygun menülere sahiptir.
PID ayarları menüsüne sahiptir.
Import data özelliği ile belirlenen yorulma deneylerinin simüle edilmesi imkanı tanır.
Test yazılımı, Doli lisanslı orijinal dongle ile birlikte teslim edilir.

Gerçek zamanlı yük, deplasman, deformasyon, zaman ve harici kullanıcı tarafından tanımlanan parametreler test yazılımı ile sunulabilir, grafiksel olarak görülebilir ve tüm bu veriler grafik eksenlerine aktarılabilir. Aşırı yük koruma sistemine sahiptir. Otomatik kopma algılama sistemine sahiptir. Kullanıcı tanımlı methodlar oluşturulabilmektedir. Kullanıcı tanımlı 30 adet kuvvet, deplasman ve deformasyona bağlı formül ve/veya parametre oluşturmak mümkündür. Bu sayı ek modüllerle artırılabilir Bu parametreler gerek test kontrolü esnasında gerekse test sonucunda tanımakta ve raporlamaktadır.

Kullanıcı x ve y eksenlerinde seçtiği değerleri grafikleyebilir, bu grafikleri raporlayabilir.

Sistem, 10 farklı dil seçeneğine sahiptir.

Sistemde ölçüm alınan sensörlerin görüntüleme ve kontrol için birimleri seçilebilmektedir.

Test prosedürleri method dosyası olarak kaydedilip sisteme geri çağrılabilmektedir.

Test dosyaları, grafik verileri ile birlikte program formatında kaydedilebilir, programa tekrar çağrılabilir, grafik tekrar incelenebillir ve geçmişte yapılan testler üzerinden programa yeni hesaplamalar yaptırılabilir.

Sistemde okunan ve kontrol edilen her sensör için limitler tanımlanır, kullanıcı seçimine göre limit aşımında motor durdurulabilir ya da sistem durumunu sabitler.

Sistem, TMB ekranı sayesinde "C+" tabanlı çeşitli kodlarla yeni kullanıcı, sensör, sonuç tanımlama, hesaplama yaptırma özelliğine sahiptir.

Sistem, uzun süreli testler için uygun olup veri alma, kaydetme ve ekrana aktarma sıklıkları kullanıcı tarafından belirlenebilmektedir.





 Servohidrolik Yorulma Test Makinaları (PDF)

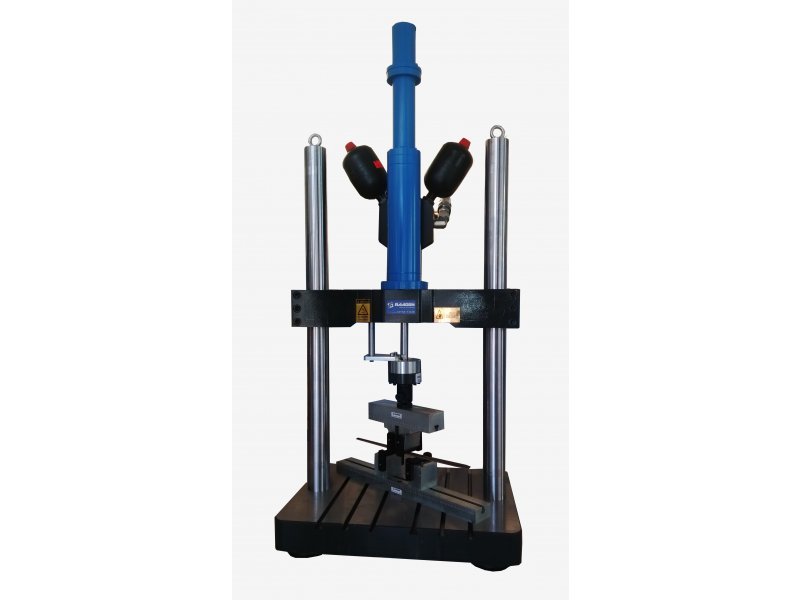

Servohidrolik Eksenel Yorulma Test Makinaları

Raagen Servo Hidrolik Eksenel Yorulma Test MakinalarıRaagen servo hidrolik eksenel yorulma

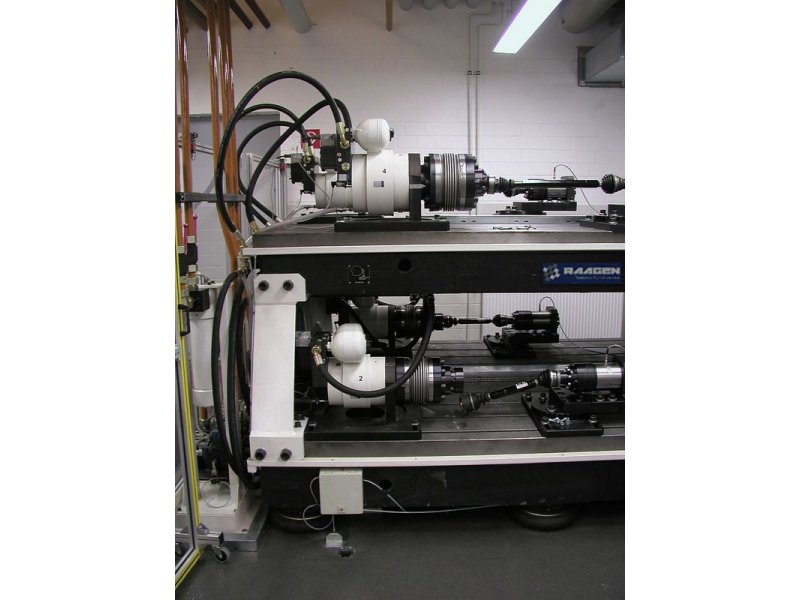

Servohidrolik Burulma Yorulma Test Makinaları

Raagen Servohidrolik Burulma Yorulma Test MakinalarıRaagen Servohidrolik Dinamik Burulma Test Sistemleri,

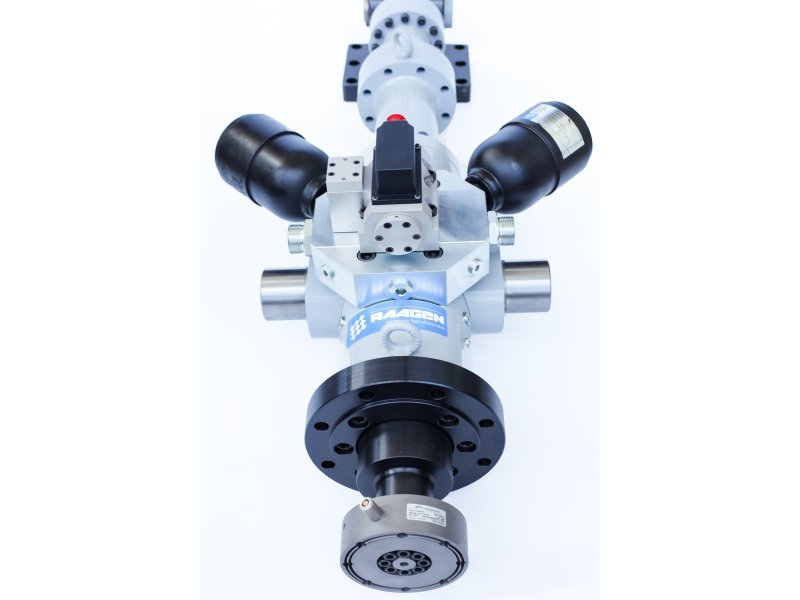

Hidrostatik Test Aktüatörleri

Raagen Hidrostatik Test AktüatörleriRaagen servo aktüatörler,yaygın olarak yapı testleri, otomotiv testleri

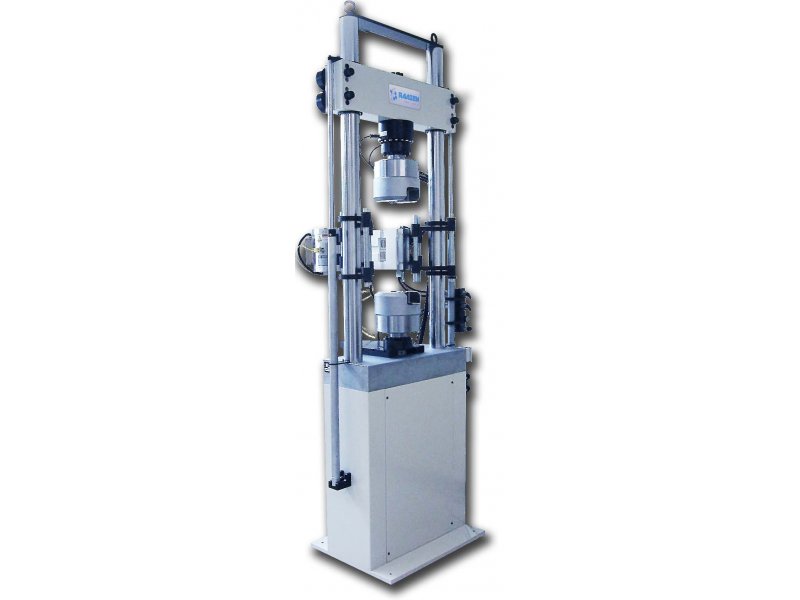

Servohidrolik Eksenel Burulma Yorulma Test Makinaları
