Dönel Eğmeli Yorulma Test Makinaları

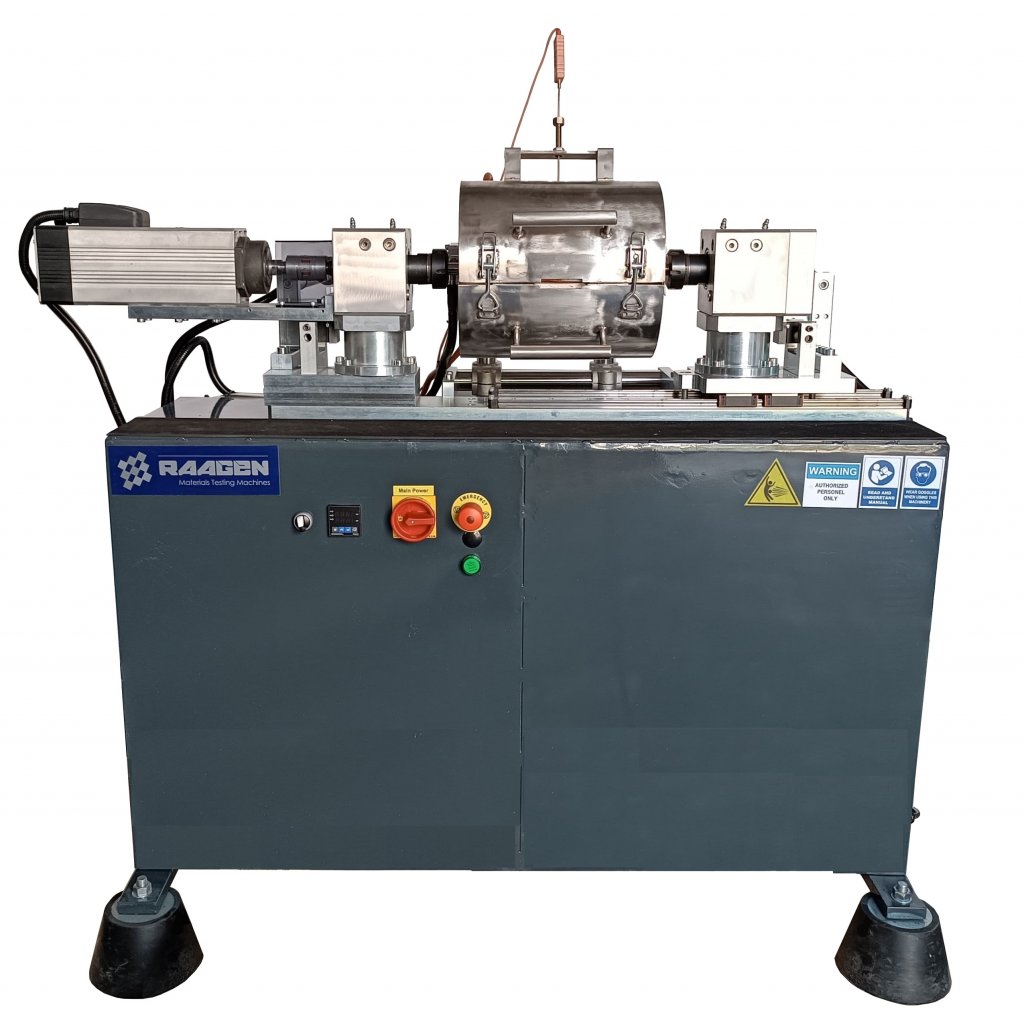

Raagen Dönel Eğmeli Yorulma Test Makinaları



Raagen dönel eğmeli yorulma test cihazları, bir malzemenin (DIN 50113, ASTM F1160, EN 13261 ve ISO 1143'a göre), Dönel eğmeli yorulma testlerinde, metalik ya da metal olmayan malzemelerde yorulma dayanımının belirlenmesi amaçlanır. Wöhler diyagramının hazırlanması, bu diyagramda, farklı cins malzemelerin yorulma dayanımlarının karşılaştırılması, çentik etkisi ve yüzey pürüzlülüğü gibi yorulma dayanımı üzerindeki önemli parametrelerin etkileri dönel eğmeli yorulma testlerinin uygulanmasının temel prensipleridir.



Raagen dönel eğmeli yorulma test makinesi ile test yapmak için, makineye bir numune yerleştirilir ve numune bir ya da iki noktasından sabitlenerek numuneye malzeme üzerinde eğilme momenti oluşturulacak bir kuvvet uygulanır. Böylece, silindirik numune üzerinde bir değişken eğilme gerilmesi meydana getirilir ve yorulma sonucunda numunenin kopması beklenir.

Test başlatıldığında, numune istenen hızda döndürülebilir. Böylece numunenin her yüzeyi alternatif çekme ve basma gerilmelerine maruz kalır. Numunede koplma gözlemlenene kadar yorulma testi devam eder; bu noktada kontrolör, numunenin kopana kadar aldığı dönüş sayısını görüntüler. Farklı gerilimlere sahip özdeş numuneler üzerinde bir dizi test yapmak, kullanıcının bir S-N eğrisi oluşturmasına olanak tanır. Dönel eğmeli yorulma testleri, isteğe bağlı olarak Raagen yüksek sıcaklık fırınları kullanılarak -30°C - 1000°C' aralığında sıcaklıklarda da gerçekleştirilebilir.





Raagen Dönel Eğmeli Yorulma Test Makinaları Özellikleri

Mevcut kapasiteli standart modeller 300N, 500N, 1000N, 3000N kuvvet kapasitesine sahiptir. Sistem kullanıcı ihtiyaçlarına göre konfigüre edilebilir.

Tam otomatiktir ve bilgisayar yazılımı vasıtasıyla kontrol edilir.
Makina dönüşü ve kuvvet uygulama hassas servo motorlar vasıtası ile yapılır. 3000 rpm hıza kadar standart modeller mevcuttur, daha yüksek hızda çalışacak sistemler için de projeye özel olarak yorulma sistemleri Raagen mühendisleri tarafından tasarlanır.
Laboratuvarlarda kolaylıkla kurulum ve kolay kullanım sağlayan kompakt masa ünitesi tasarımına sahiptir.
Numunelere göre ayarlanabilir tutucular, numune boylarına göre ayarlanabilir kızaklı sistem, güvenlik amaçlı şeffaf koruma kapağı standart cihazlarımızın temel paket içeriğinde mevcuttur.



Yorulma Test Yazılımı

Yazılım üzerinden istenilen yük ayarlanabilmektedir. Ayarlanan yük, kullanıcı isteğine göre sabit kalır, yüke bağlı pozisyon değişimi; gerilme değeri, tur sayısı gerilme kesit mukavemet momenti ve moment değerleri yazılımda otomatik olarak hesaplanabilmekte, deney gruplarının S-N grafiği yazılım tarafından verilmektedir.

• Sensör kalibrelerinde iki referans değerde lineerite ve kalibrasyon ayarı imkanı vardır

• Program ve makinaya birden fazla adet sensör bağlanabilmektedir.

• Program, pdf ,excel formatlarında rapor verebilmektedir.

• Program grafikleri kuvvet-tur sayısı, kuvvet-zaman, sigma-tur sayısı, W(eğilme gerilmesi)-tur sayısı gibi grafikler vermekte veya sensör ve formüllere uygun kullanıcının istemiş olduğu grafik tanımlanabilmektedir.

• Program grafik ekranı, test bittikten sonra grafiği incelemek için hareketli ve zoom yapabilme özelliğindedir.

Dönel eğmeli yorulma test makinaları tek noktadan kuvvet verilen standart tip ve iki noktadan sabitleme yapıp çift noktadan yükleme yaptığımız "moore" tipi olarak kullanıcı ihtiyaçları ve test standartlarına göre tasarlanabilir.



Uygulama Alanları

Raagen dönel eğmeli yorulma test sistemleri; demiryolu taşımacılığı, enerji, otomotiv, havacılık, malzeme araştırma, üniversiteler gibi çeşitli endüstrilerde yaygın olarak kullanılabilir.



Avantajlar ve Özellikler

  •  Hızlı ve kolay kurulum
  •  Kuvvet ekseninde servo motor aracılığıyla hassas olarak ayarlanabilen eğme momenti
  •  Kademesiz ayarlanabilir dönüş hızı
  •  Kendinden merkezlenen numune bağlama; yüksek hizalama doğruluğu
  •  Makine Direktifleri uyarınca güvenlik sistemleri



Online kataloğumuzdan daha detaylı bilgiye ulaşabilirsiniz:

 Raagen Dönel Eğmeli Yorulma Test Makinaları (PDF)

Raagen Dönel Eğmeli Yorulma Test Cihazları hakkında daha detylı bilgi almak ya da fiyat teklifi istemek için hemen bizimle iletişime geçin.
