Ekstansometreler

Raagen bünyesinde müşterilerimizin gereksinimlerine uygun her türlü ekstansometreyi mevcut makinelerinize göre tasarlayıp entegre edebiliyoruz. Size uygun ekstansometreler hakkında bilgi almak ya da kafanıza takılan diğer soru işaretleri için bizimle iletişime geçin.

Çekme testi ekstansometreleri, basma testi deflektometreleri ve enine ekstansometrelerin tedarikçisiyiz.

EKSTANSOMETRE SEÇENEKLERİMİZ

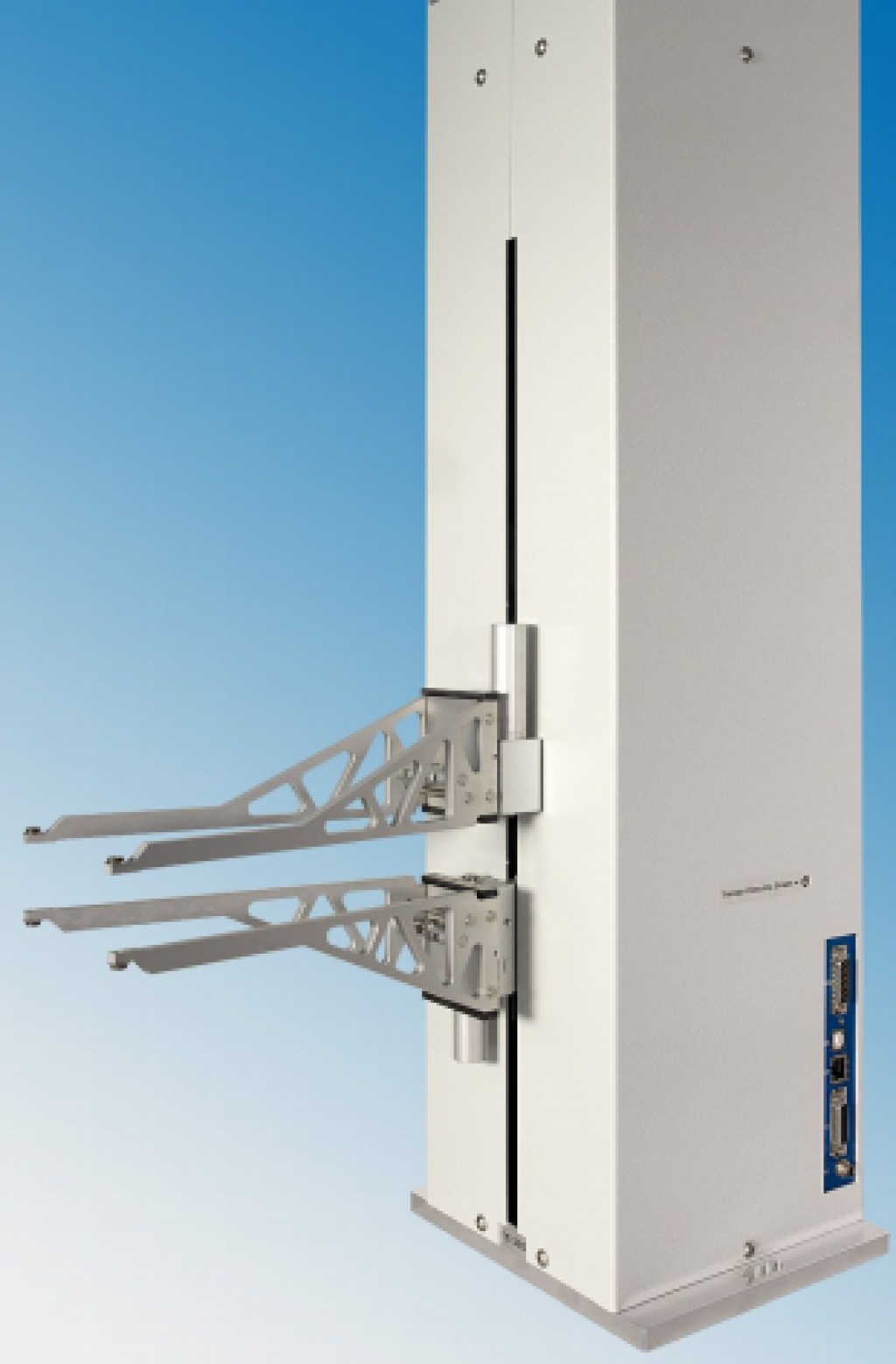

Raagen Otomatik Ekstansometreler

Otomatik ekstansometreler, 10 mm ölçü uzunluğundan 1000 mm ölçü uzunluğuna kadar hemen hemen tüm numuneler için uygundur. Sağlam yapısı ve yüksek doğruluğu nedeniyle, lineer gerinim ölçümündeki neredeyse tüm uygulamaları karşılar. Testler sırasında hem çekme hem de basma yönünde kısıtlama olmaksızın çalışırlar.

Otomatik ekstansometreler, test sistemlerine entegre edilebilir ve DOLI Test & Motion test yazılımı veya diğer test yazılımlarının çoğu ile kontrol edilebilir. Ekstansometreler, otomatik mastar uzunluğu, referans kol pozisyonu ve testten önce ve sonra kolların otomatik açılıp kapanması gibi özelliklere sahiptir.

Doğru ölçüm kolları düşük ağırlığa sahiptir, bu nedenle test edilen malzeme özellikleri üzerindeki herhangi bir etkiyi ortadan kaldırır. Ölçüm kolları motor tahriklidir ve her seferinde kendilerini otomatik olarak doğru konuma ve ölçü uzunluğuna konumlandırırlar.

 Özellikler:

• Doğruluk sınıfı 0,5 (EN ISO 9513)
• Çözünürlük maks. 0,01 µm (1 Vpp) veya 0,05 µm (RS422/TTL)
• 10 mm'den itibaren ölçü uzunluğu
• Pozisyona ve ilk ölçü uzunluğuna otomatik hareket
• Numune üzerinde otomatik bağlantı
• 800 mm eksi gösterge uzunluğuna kadar ölçüm mesafesi (daha yüksek hareket için lütfen tam sisteminizi tanımlayın)
• Düşük etkinleştirme kuvveti (max 10 cN)
• Mümkün olan üst ve alt test alanında çalışma aralığı
• Enine ekstansometre ile birleştirilebilir

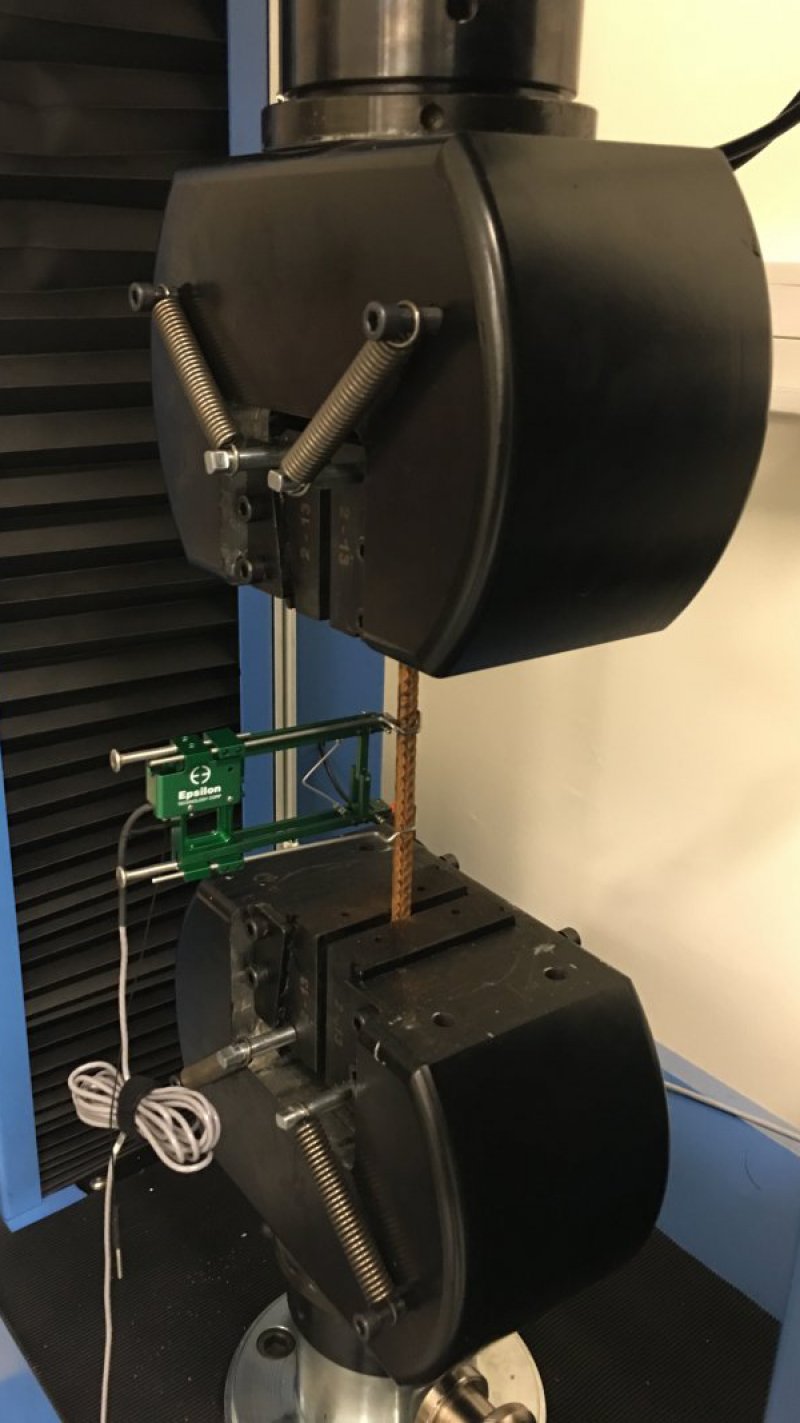

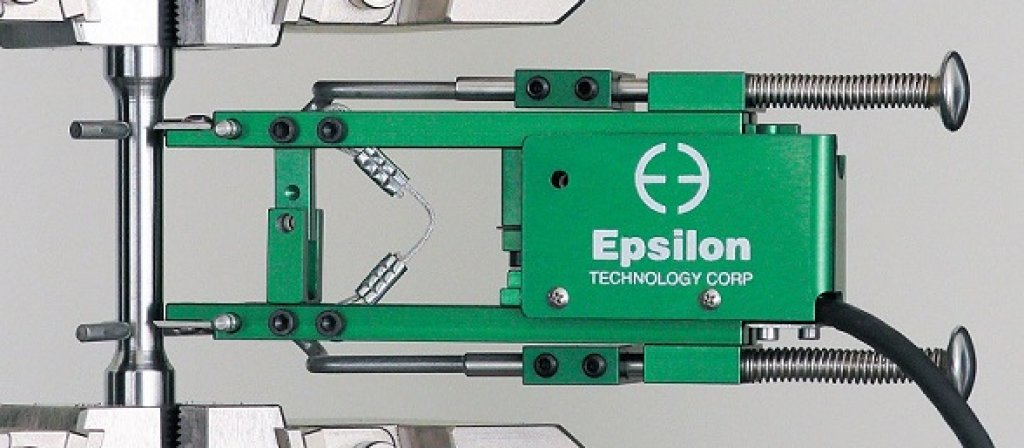

Raagen Clip-On Ekstansometreler

Raagen clip-on ekstansometreler; metaller, plastikler ve kompozitler dahil olmak üzere geniş bir malzeme yelpazesini test etmek için tasarlanmıştır. Hepsi hem gerilim hem de basma gerinimi ölçümü yapabilmektedir. Çift flexure konfigürasyonu, clip-on ekstansometreyi pürüzlü hale getirir ve daha yüksek tekrarlama etkinliği sağlayan titreşimleri absorbe eder.

Hızlı bağlantı paketi ile teslim edilirler ve ekstansometreyi test örneğine tek elle hızlı ve etkili bir şekilde monte etmenizi mümkün kılar.

Özellikler:

• Ölçü Uzunluğu Aralığı: 5 mm ila 1000 mm
• Ekstansometre Ölçüm Mesafesi: 1 mm ila 500 mm
• Ekstansometre Standart Çalışma Sıcaklıkları: -265 °C ila +200°C (modele bağlı)
• Ekstansometre Yüksek Sıcaklık Çalışma Sıcaklık Aralıkları: RT- 1600 °C

Raagen Deflektometre/Defleksiyon Ölçer

Üç ve dört nokta eğme testlerinde, basma testlerinde ve çeşitli genel amaçlı deformasyonlarda deformasyonları ölçmek için yaygın olarak kullanılır. Bu gerinim ölçer cihazlar, kolay montaj için manyetik bir tabana sahiptir.

Özellikler:

• Neredeyse tüm test sistemleriyle uyumluluk için tam köprü, 350 ohm gerinim ölçerli tasarım.
• Tüm standart birimlerin doğrusallık okumaları %0,25 veya daha iyidir.
• Daha iyi performans için sağlam, çift esnek tasarım.
• Yüksek kaliteli köpük astarlı kılıf içerir.
• Kolay montaj için ayarlanabilir bir manyetik taban ile birlikte gelir.
• Genel amaçlı sapma sensörü birçok test gereksinimini karşılar.
• Aşırı hareketten kaynaklanan hasarı önlemek için yay yüklü kol ayrılır.

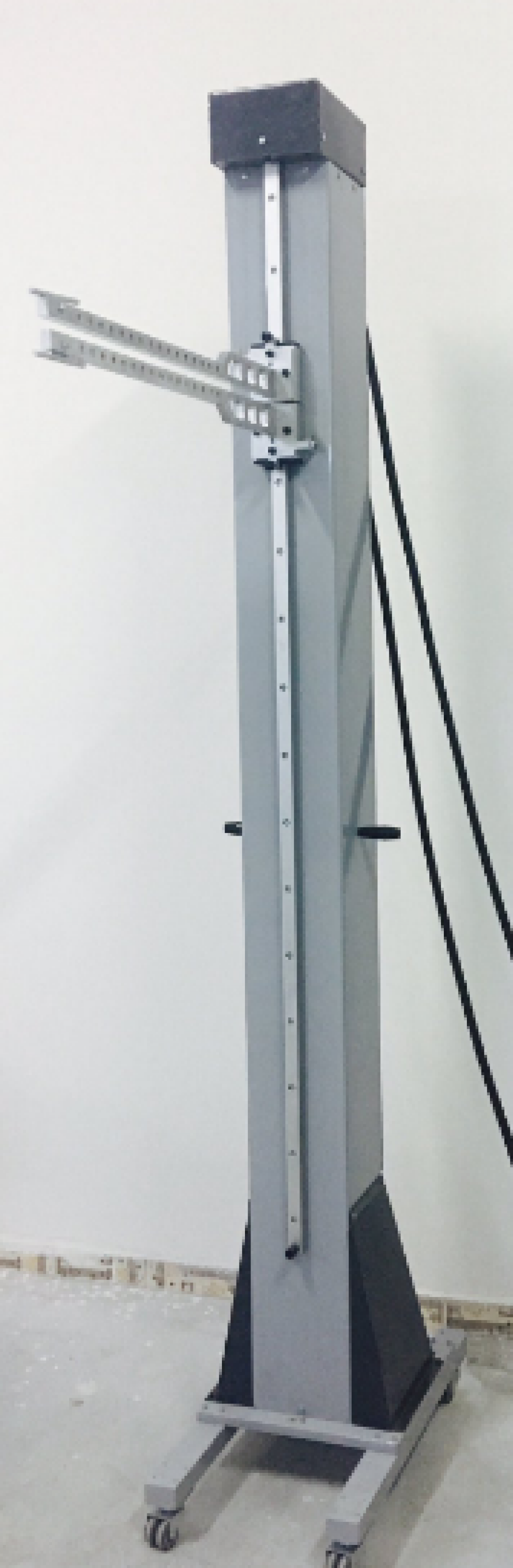

Raagen Long Travel Ekstansometreleri

Raagen uzun mesafeli ekstansometreler; elastomerler, filmler, plastikler, levhalar gibi oldukça uzayabilir malzemelerdeki gerilimi ölçmek için hassas bir cihazdır.

Elektromekanik veya hidrolik statik test cihazlarıyla kullanılmak üzere tasarlanan long travel ekstansometreler, numunelerin 1000 mm'ye kadar uzamasını ölçmek için kullanılabilir.

Uzun mesafeli ekstansometre kategorisi ayrıca ISO 9969 ve ISO 13968 test standartlarına göre halka sertliği ve halka esneklik testlerini kullanmak için 1000 mm'ye kadar (daha yüksek ölçüm aralığı mevcuttur) pvc boru basma ekstansometrelerini içerir.

• Uzun mesafeli ekstansometreler 1 µm çözünürlüğe sahiptir (0,1 µm çözünürlük isteğe bağlıdır)
• Düşük sürtünme ölçüm arabası

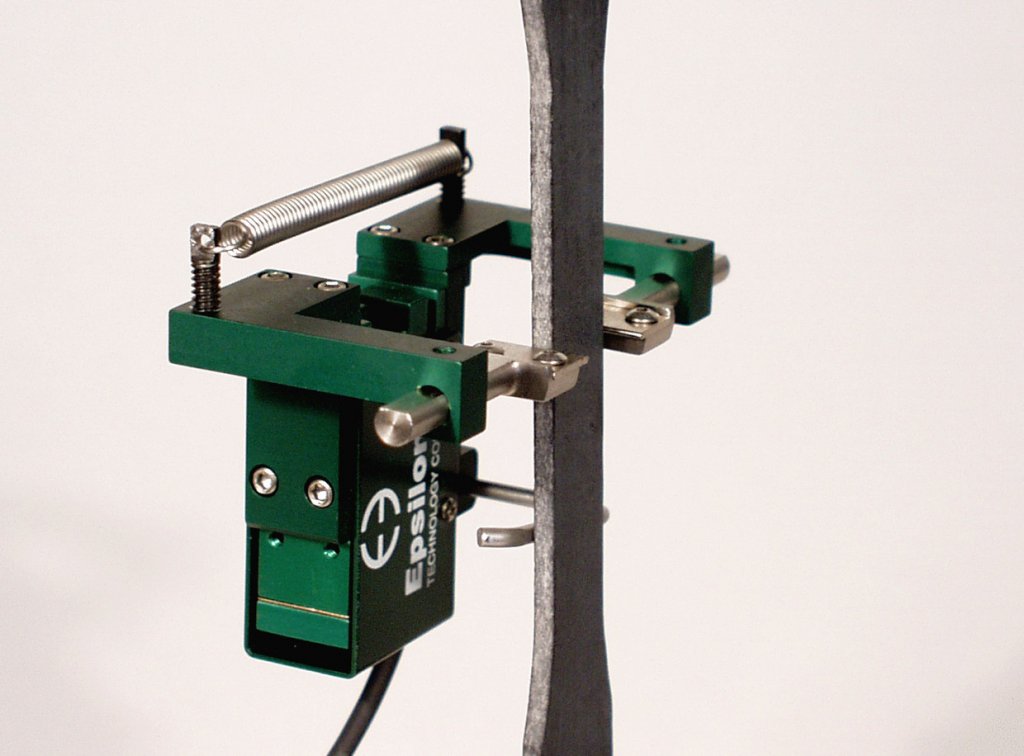

Raagen Diametral/Transversal Ekstansometreler

Eksenel yüklü numunelerde genel amaçlı enine veya çapsal gerinim ölçümü için tasarlanmıştır. Bu model, eksenel ekstansometrelerle aynı anda kullanılabilir.

Numunenin çapına / genişliğine ve deformasyon oranına göre uygun modeli seçebilirsiniz.

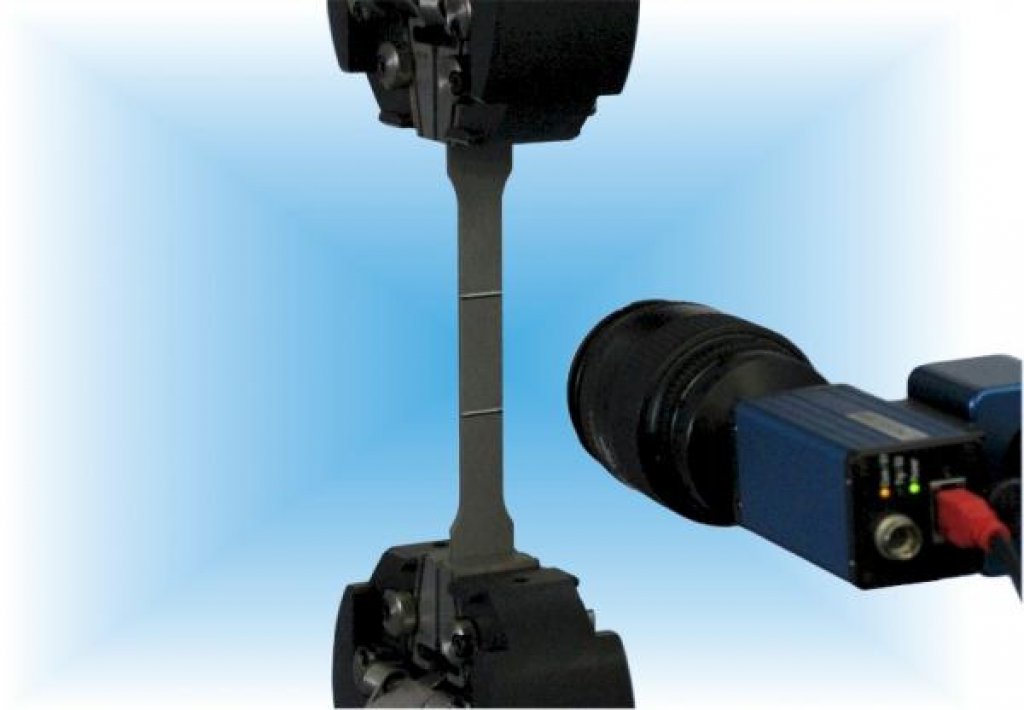

Raagen Malzeme Testi için Temassız Gerilme Sensörü (Video Ekstansometreler)

Bir frame yakalayıcı veya bir dijital video kamera kullanarak, test sırasında numunenin sürekli görüntülerini yakalayarak belirli malzemelerin uygun gerilme/gerinim ölçümlerini gerçekleştirebilen video ekstansometreler.

Bu cihazların numune ile teması olmadığı için, vidoe ekstansometreler çekme, basma ve eğilme testlerinin gerinim ölçümü için iyi bir çözümdür.

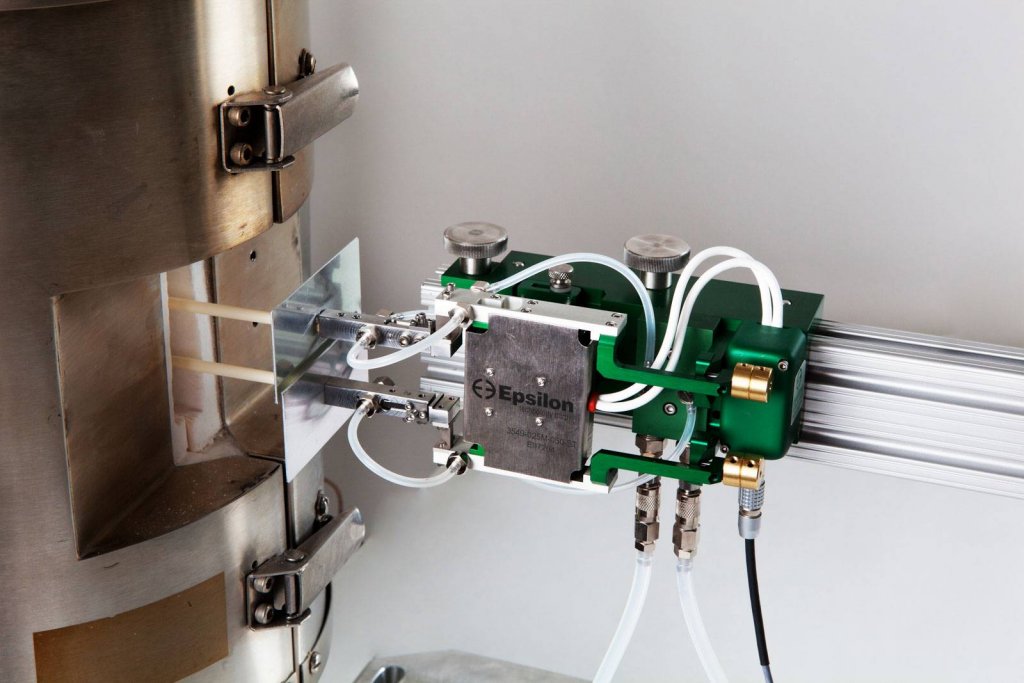

Raagen Yüksek Sıcaklık Ekstansometreleri

ISO 9513'e göre Sınıf 0,5 gerinim ölçümü

Yüksek hassasiyetli çekme testi gerinim ölçümü

Numuneye göre değiştirilebilir çekme ve bıçak uçları

1600 °C'ye kadar çalışma sıcaklığı

Yüksek Sıcaklıkta Metalik Malzemelerin ISO 6892-2 Çekme Testini kullanmak için uygundur

Termomekanik Yorulma Testleri için Uygun Gerinim Ölçümü

Sürünme Testleri için Uygun Gerinim Ölçümleri

 Ekstansometreler (PDF)
