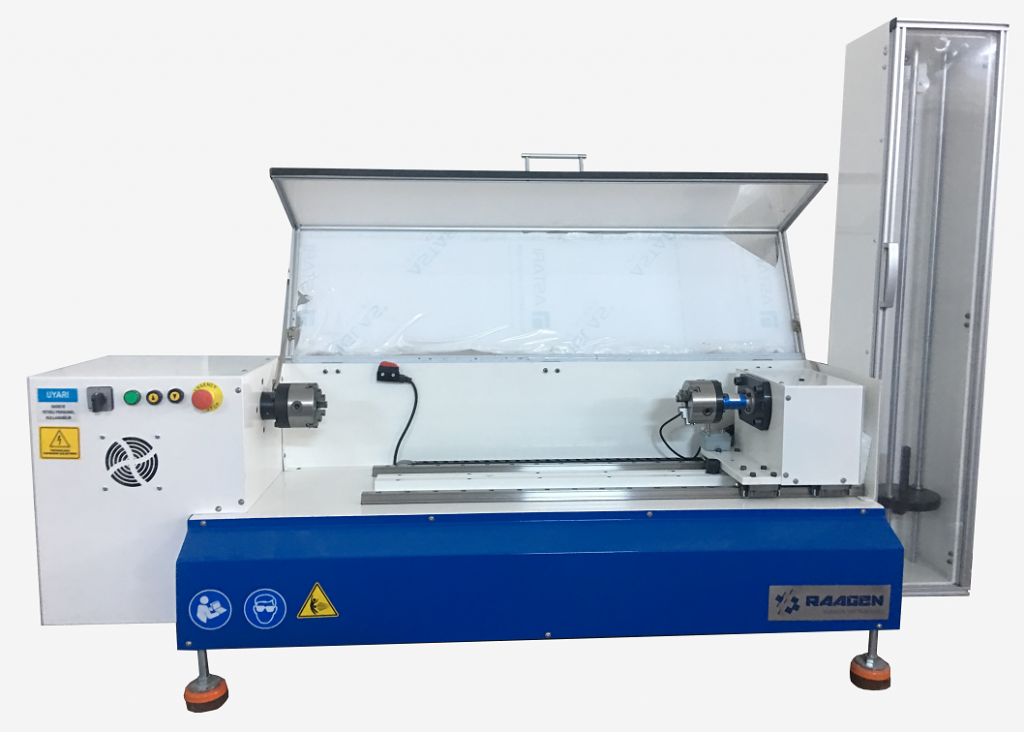

Raagen Elektromekanik Burulma Yorulma Test Makinaları

Raagen test cihazlarının tümü, en iyi donanım ve yazılım modülleri seçilerek müşterilerimizin uygulama gereksinimlerine uyacak şekilde yapılandırılır. En özel projeleriniz için her sistemin yapılandırması bütçe, teknik gereksinimler ve müşteri tercihlerine göre optimize edilir.

Dinamik burulma test sistemleri, makine için gereken maksimum tork değeri, numune boyut ve uzunlukları ve ihtiyaç olan dönüş açısı esas alınarak seçilir. Raagen elektromekanik burulma yorulma test cihazlarının seçenekleri arasında masa üstü ve zemin tipi gövdeler bulunur. Yatay ya da dikey konumlandırılmış test tablaları mevcuttur.

Dinamik testler için uygun tork sensörleri (fatigue rated torque cells),tork ölçüm sisteminin ömrünün uzun olmasını ve yüksek hassasiyetli olarak geniş bir tork aralığında testler yapılabilmesini sağlar.

Raagen elektromekanik burulma yorulma test sistemlerinde hassas servo motor teknolojisi kullanılır, böylelikle hem yüksek hem düşük frekanslarda testler en doğru şekilde gerçekleştirilir. Kontrol kalitesi, 64 bite kadar çözünürlüklü kontrol ve ölçüme sahip yüksek hızlı bir elektronik kontrolör ile artırılmıştır. Raagen dinamik burulma test cihazları 100 Hz'e kadar frekanslarda çalışabilir.

Raagen projenize uygun farklı tork kapasiteleri, farklı numune geometrileri ve farklı frekanslardaki burulma yorulma testleriniz için çeşitli ve geniş bir ürün portföyüne sahiptir. İhtiyacınız olan test sistemini mühendislerimize tanımlamak ve ekonomik çözümlerimiz ile ilgili bilgi almak için lütfen bizlerle iletişime geçin.

Doli EDC Kontrolör T&M Malzeme Test Yazılımı

Doli EDCi serisi elektronik kontrolörler, tork sensörü, açı sensörü, LVDT'ler, strain gaugeler, I/O' lar, uzaman ölçüm sensörleri ve titreşim sensörü gibi algılayıcıları otomatik olarak tanıyabilmekte ve kalibrasyonlarını sağlayabilmektedir.

Saniyede her kanaldan seçilen modele göre 1000 Hz ile 10 000 Hz veri örnekleme hızına sahiptir.

Kontrol sistemine ek kanal ve kartlar eklenebilmektedir.

Burulma ekseni ve kuvvet ekseni ister senkronize ister ayrı ayrı kontrol edilebilir.

Test & Motion Malzeme Test Yazılımı

Test yazılımı, Doli lisanslı orijinal dongle ile birlikte teslim edilir.

Gerçek zamanlı tork, deplasman, açı, zaman ve harici kullanıcı tarafından tanımlanan parametreler test yazılımı ile sunulabilir, grafiksel olarak görülebilir ve tüm bu veriler grafik eksenlerine aktarılabilir. Aşırı tork koruma sistemine sahiptir. Otomatik kopma algılama sistemine sahiptir. Kullanıcı tanımlı methodlar oluşturulabilmektedir. Kullanıcı tanımlı 30 adet tork ve açı değerlerine bağlı formül ve/veya parametre oluşturmak mümkündür. Bu sayı ek modüllerle artırılabilir Bu parametreler gerek test kontrolü esnasında gerekse test sonucunda tanımakta ve raporlamaktadır.

Kullanıcı x ve y eksenlerinde seçtiği değerleri grafikleyebilir, bu grafikleri raporlayabilir. İki eksenden alınan anlık değerler aynı grafikte ya da farklı grafiklerde gösterilebilir.

Sistem, 10 farklı dil seçeneğine sahiptir.

Sistemde ölçüm alınan sensörlerin görüntüleme ve kontrol için birimleri seçilebilmektedir.

Test prosedürleri method dosyası olarak kaydedilip sisteme geri çağrılabilmektedir.

Test dosyaları, grafik verileri ile birlikte program formatında kaydedilebilir, programa tekrar çağrılabilir, grafik tekrar incelenebillir ve geçmişte yapılan testler üzerinden programa yeni hesaplamalar yaptırılabilir.

Sistemde okunan ve kontrol edilen her sensör için limitler tanımlanır, kullanıcı seçimine göre limit aşımında motor durdurulabilir ya da sistem durumunu sabitler.

Sistem, TMB ekranı sayesinde "C+" tabanlı çeşitli kodlarla yeni kullanıcı, sensör, sonuç tanımlama, hesaplama yaptırma özelliğine sahiptir.

Sistem, uzun süreli testler için uygun olup veri alma, kaydetme ve ekrana aktarma sıklıkları kullanıcı tarafından belirlenebilmektedir.

Standartlar:

ASTM F2077, ASTM F1798, ISO 594, ISO 80369, ISO 12189, ASTM E2207, EN 1707, EN 20594, ASTM D5279, ASTM E2207

 Elektromekanik Burulma Yorulma Test Makinaları (PDF)
