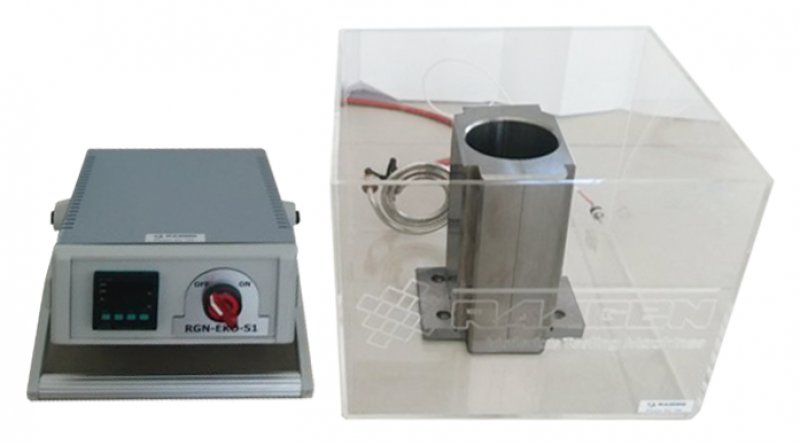

Raagen Biyomedikal Kabinler ve Banyolar

Raagen biyomedikal kabinler ve banyolar, banyo sistemlerini uygulama gereksinimlerine göre yapılandırmak için modüler bileşenleri ve alt montajları içerir. Ürünler banyolar, ısıtıcılar, soğutucular, sıcaklık kontrolörleri, sirkülasyon pompaları, RTD'ler ve test makinesi adaptörlerini içerir.

Çok çeşitli uyumlu test makinesi adaptörleri, çeneleri, merdaneleri ve fikstürleri ürün yelpazemizde mevcuttur.

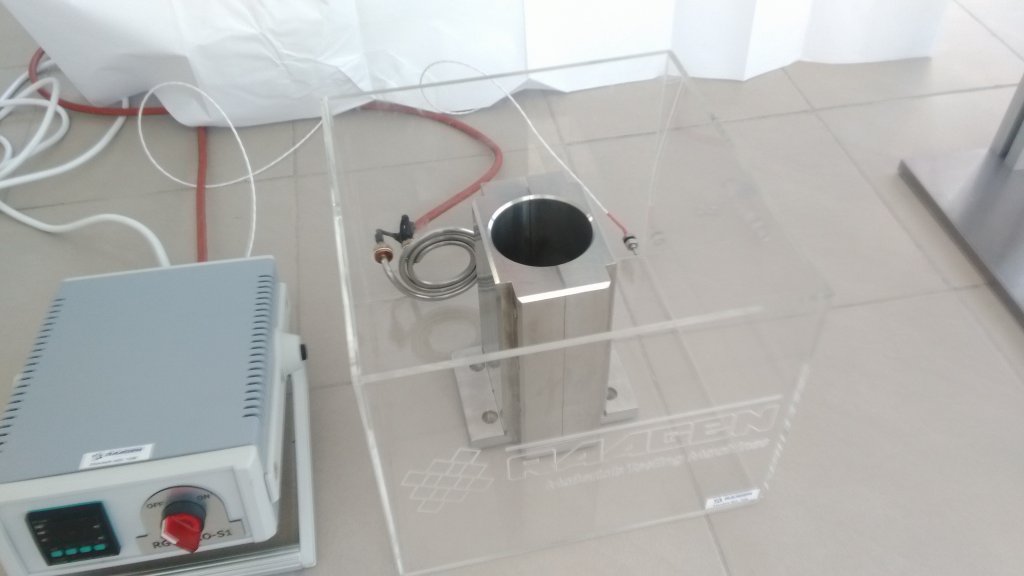

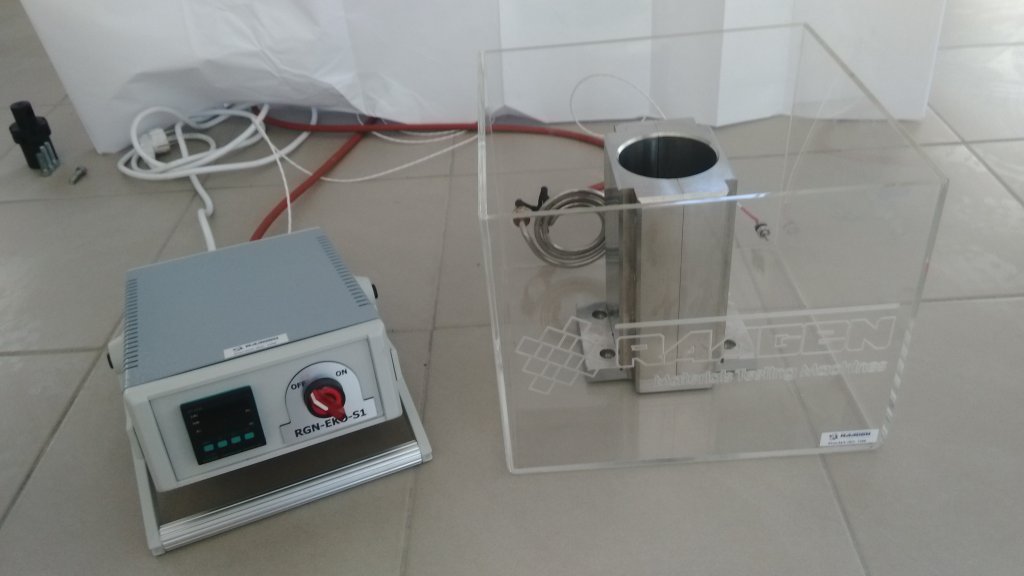

Biyomedikal Kabin Tankı, buharlaşma kayıplarını en aza indirmek için sağlanan ayrı bir çıkarılabilir kapak içerir. Standart bir tankta, başparmak somunları ile sıkılmış bir silikon veya contalı kapı bulunur. Sirkülasyon pompası ve sensörler için giriş ve çıkış portları da tasarımda mevcuttur.

Teflon kılıflı bir RTD sensörü kabine dahildir ve banyoya serbestçe yerleştirilebilir. Statik (dolaşımsız) uygulamalarda, iki RTD sağlanır ve tank portlarına monte edilir.

Tıbbi implant yorulma testi uygulamaları, doğası gereği daha uzun vadeli olma eğilimindedir ve normalde ortamın sirkülasyonlu olması beklenir.

Paslanmaz çelik test makinesi adaptörleri; banyoyu, makine taban plaklarını ve load cell’leri test etmek için birleştirir. Taban adaptörü, kilitleme somunlu bir O-ring conta içerir. Üst çene normalde load cell’e bir çekme çubuğu tertibatı ile bağlanır.

Raagen biyomedikal iklimlendirme sistemleri, biyolojik araştırmalar ve tıbbi cihaz testleri için kontrollü bir sıcaklık (ör. 37°C) sıvı banyo ortamı sağlamak için test makinelerine eklenir. Raagen biyomedikal banyo, tek ve çift kolonlu yük gövdeleri dahil olmak üzere hemen hemen her yük gövdesi için yapılandırılabilir. Test makinesi adaptörleri, ürünün mevcut test makineleri ile kullanılmasını sağlar.

Raagen Biyomedikal Kabin ve Banyo Sistemleri aşağıdakiler ile yapılandırılır:

• Yüksek yük kapasiteli çekme çeneleri
• Hafif dara ağırlığı çekme çeneleri
• Üç ve dört nokta eğme testleri için Eğme Fikstürleri
• Basma Plakları
• Pinömatik çeneler
• Yorulma dereceli çeneler
• Ekstansometre

Akrilik Tank Ölçüleri

Akrilik tanklar, uygulama gereksinimlerine göre boyutlandırılmıştır. Kullanıcılar numuneye, ayrılabilir bir üst kısmı bulunan tankın üstünden veya isteğe bağlı bir ön kapı aracılığıyla erişebilir. Büyük tanklar, test numunelerini yüklemeyi veya test fikstürlerini değiştirmeyi kolaylaştırır. Bazı numuneler uzundur ve daldırma gerekiyorsa uzun bir tank gerektirir. Çıkarılabilir kapak, yük ekseninin merkez hattına uyacak şekilde bölünmüştür ve buharlaşmayı en aza indirgemek ve ortamı kontaminasyondan koruyacak şekilde tasarlanmıştır. Tanklar, kontrolör tipiyle eşleştirilir. Sirkülasyonlu banyo kurulumları, tankın arka kısmında ve tank tabanında bulunan çift porta sahiptir.

Sıcaklık Kontrolü

Raagen biyomedikal kabin ve banyo sistemleri, bağımsız dijital sıcaklık kontrolörü, ısıtıcı ve mobil bir RTD sıcaklık sensörü içerir. Kontrolörde bir termal güvenlik bulunur. Veri toplama ve izleme için bir analog çıkış sistemde mevcuttur.

Dolaşım

Raagen biyomedikal kabinler ve banyolar, harici sirkülasyon pompası veya statik sirkülasyonsuz mod ile yapılandırılabilir. Bazı hafif kuvvet testleri, tank içinde düşük dalga hareketi gerektirir. Statik sirkülasyon olmaması gerekiyorsa, sıcaklık kontrol cihazı, tankta doğru sıcaklık kontrolünü sağlamak için iki RTD ve iki ısıtıcı ile yapılandırılır. Standart biyomedikal banyo, ~5 GPM'ye ayarlanabilir akış hızı için iğne valfli bir pompa içerir. Bu durumda, sıcaklık kontrol kararlılığı +/- 0,2°C (0,5°F)’de korunur.

Çeneler ve Fikstürler

Raagen, paslanmaz çelik dahil olmak üzere aşındırıcı dirençli malzemelerden oluşan birçok farklı çene ve fikstür sunar.
