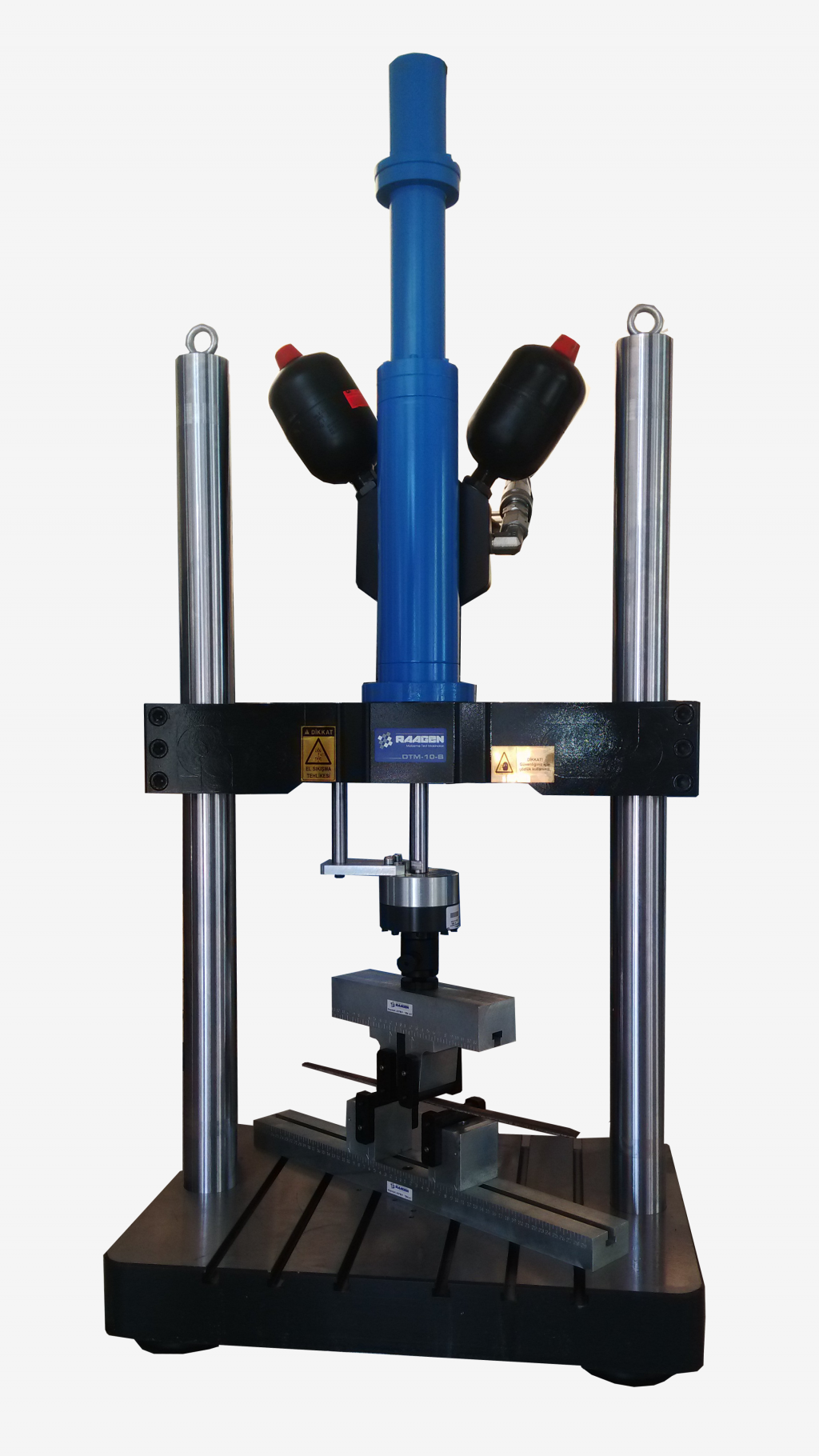

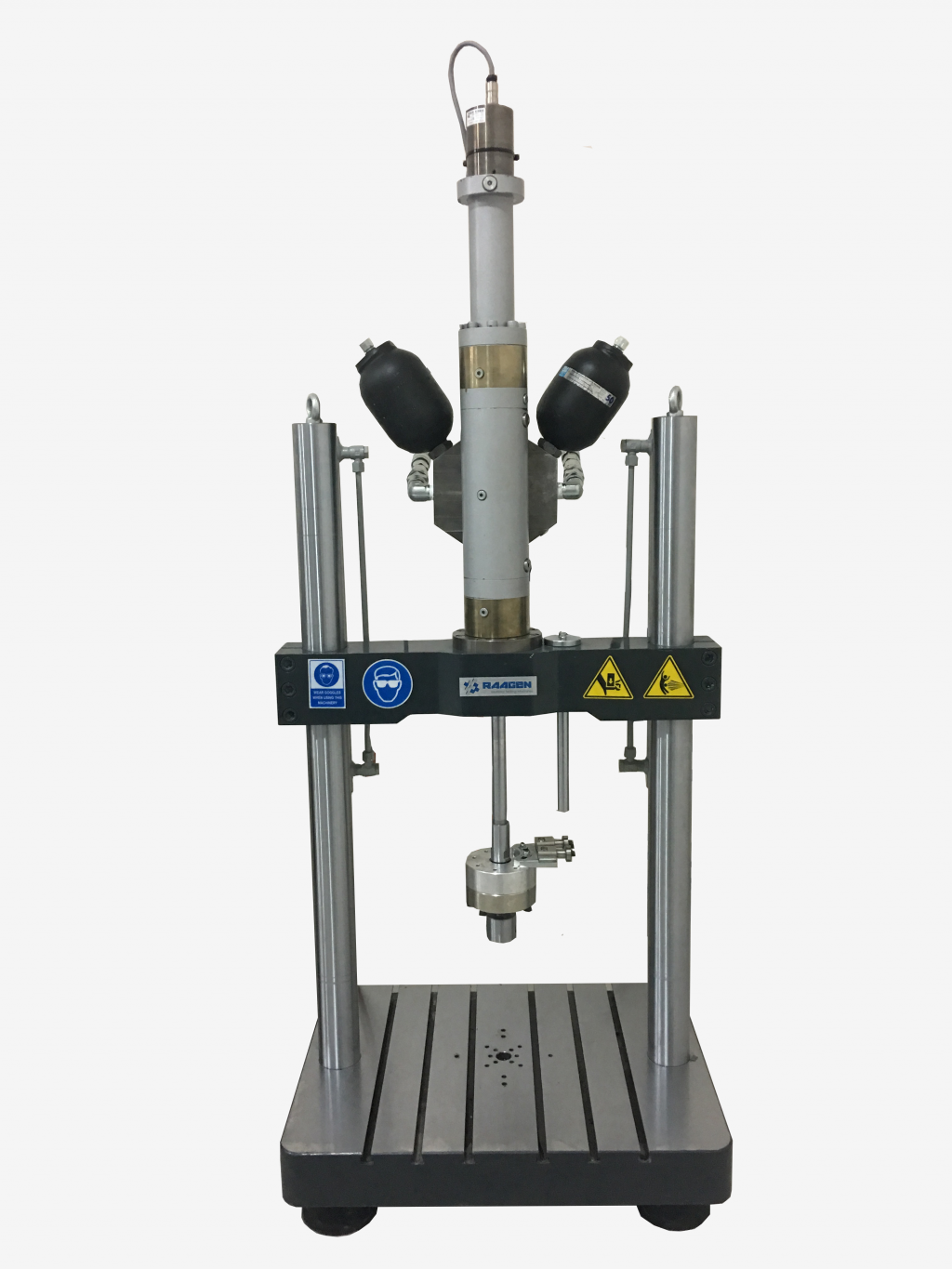

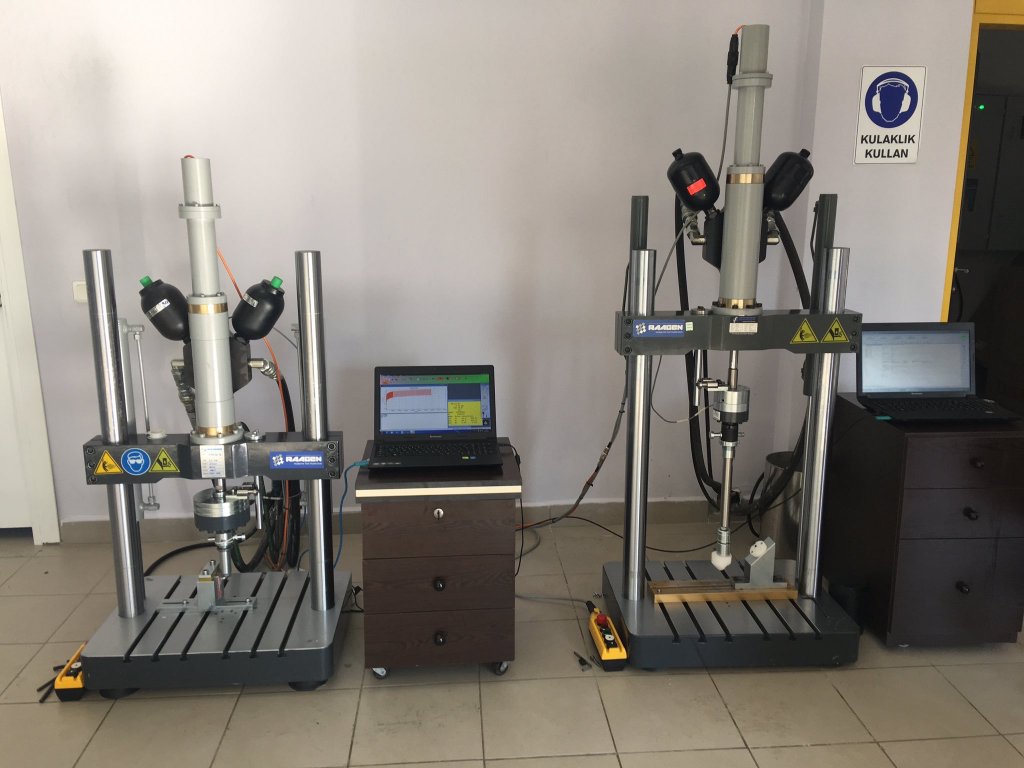

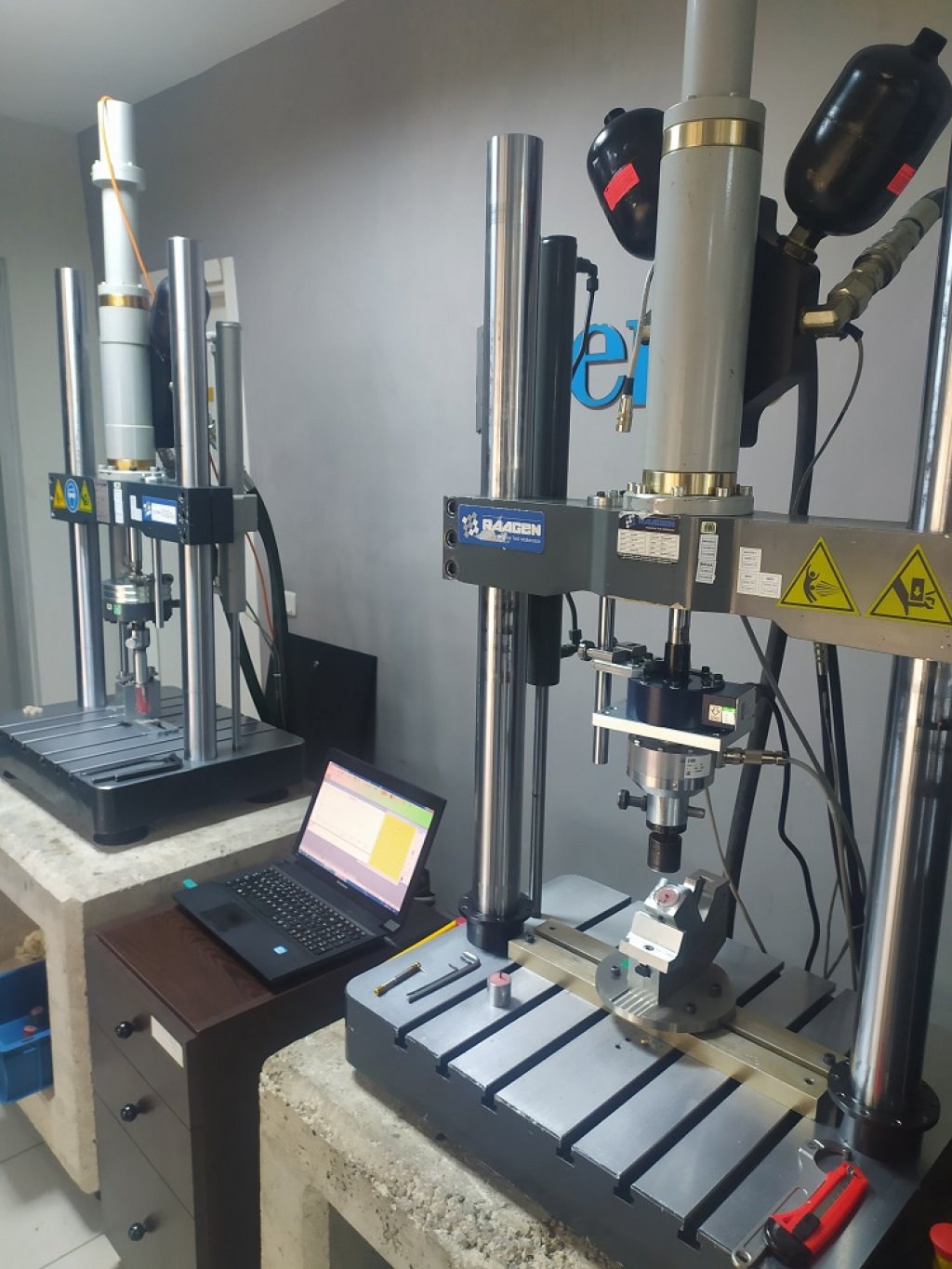

Raagen Servo Hidrolik Eksenel Yorulma Test Makinaları

Raagen servo hidrolik eksenel yorulma test makineleri, yorulma testleri ve ömür testleri için özel projelerinizde sizlere ekonomik, kaliteli ve hızlı bir çözüm olması için tasarlanmıştır.

ASTM, ISO, DIN, EN gibi farklı prosedür ve test standartlarına göre her türlü numune üzerinde sinüs, üçgen, rampa, testere dişi, swipe gibi çeşitli dalga formlarında kuvvet, yer değiştirme, gerinim ve gerilme kontrollü 200 Hz frekansa kadar ömür testleri uygulamalarında Raagen Servohidrolik Eksenel Yorulma Test Sistemleri kullanılır.

Raagen servohidrolik eksenel yorulma test cihazları; yüksek veri toplama ve yüksek hızlı kontrol, hassas sensörler, son derece hassas servo valfler, gerçek zamanlı kontrol için bağımsız elektronik kontrolörler, optimize edilmiş kontrol algoritmasına sahip güçlü yazılım ve her kontrol tipi (mod) için veri işlemenizi sağlar.

Özellikle uzun vadeli testler için dinamik hidrolik test sistemleri uzun ömürlüdür. Çeşitli numunelerin yorulma testleri için gerçek çalışma koşullarını en doğru şekilde simüle etmek ve yorulma ömrü belirlemek için Raagen servohidrolik eksenel yorulma test makineleri en uygun seçenektir.

Bu sistemlerin tahriki hassas hidrolik servo valfler vasıtasıyla yapılır. Bu test sistemlerinde kontrol hassasiyeti, örnekleme hızı ve sistem kontrol hızı çok yüksektir ve her 100 mikro saniyede tüm sensörlerden geri bildirim alır ve PID kontrolü ile kapalı bir döngüde sistem kontrolünü gerçekleştirir. Raagen servohidrolik eksenel yorulma test makinaları, yorulma testlerine ek olarak statik testler ve çatlak ilerleme testleri de yapabilmektedir.

Test cihazı, farklı dalga formlarında belirtilen genlik ve frekansta periyodik yükleri uygulama kabiliyetine sahip benzersiz ve gelişmiş DOLI kontrol sistemi ve yazılımına sahiptir.

Raagen servohidrolik eksenel yorulma test sistemleri, hidrolik yağda oluşabilecek ısınmaları engellemek için plakalı eşanjörler, Chiller sistemleri ya da havalı soğutma sistemleri ile birlikte teslim edilir.

Raagen Servo Hidrolik Eksenel Yorulma Test Makineleri hakkında daha detaylı bilgi almak ya da fiyat teklifi istemek için hemen bizimle iletişime geçin.

Doli EDC Kontrolör

Doli EDCi serisi elektronik kontrolörler, tork sensörü, açı sensörü, LVDT'ler, strain gaugeler, I/O' lar, uzaman ölçüm sensörleri ve titreşim sensörü gibi algılayıcıları otomatik olarak tanıyabilmekte ve kalibrasyonlarını sağlayabilmektedir.

Saniyede her kanaldan seçilen modele göre 1000 Hz ile 10 000 Hz veri örnekleme hızına sahiptir.

Kontrol sistemine ek kanal ve kartlar eklenebilmektedir.

Burulma ekseni ve kuvvet ekseni ister senkronize ister ayrı ayrı kontrol edilebilir.

Test&Motion Plus Dynpack Test Yazılımı

Test&Motion Yazılım DynPack yazılım, dinamik test cihazlarını kontrol etmek için gelişmiş bir dinamik test yazılım modülüdür. Tüm kanallardan ayrı ayrı 10 kHz'e kadar olan verileri kaydeder ve grafikler.

DynPack,bir ya da birden fazla EDC ile aynı anda entegre olabilir. Böylece çok eksenli sistemleri kontrol etmeyi mümkün kılar.
Dinamik test yazılımı, üçgen, sinüzodial, rampa,  sweep, testere dişi dalga formlarında dinamik test uygulamaları için uygundur.
Kullanıcı, T&M+ Dynpack vasıtası ile test frekansı, çevrim sayısı ve genlik (amplitude) değerlerini yazılıma girer ve ek bir operatör müdahalesine gerek kalmadan testler devam eder.
Windows 2000 / XP/ 7/10 uyumludur.
Gerçek değerler ve ayarlanan değerlerin anlık olarak görüntülenebildiği osiloskop penceresine sahiptir.
Çevrim ön yük ayarı, çevrim sayacı, test sonu kriteri, limit değer ayarları gibi fonksiyonları ayarlamak için uygun menülere sahiptir.
PID ayarları menüsüne sahiptir.
Import data özelliği ile belirlenen yorulma deneylerinin simüle edilmesi imkanı tanır.
Test yazılımı, Doli lisanslı orijinal dongle ile birlikte teslim edilir.

Gerçek zamanlı yük, deplasman, deformasyon, zaman ve harici kullanıcı tarafından tanımlanan parametreler test yazılımı ile sunulabilir, grafiksel olarak görülebilir ve tüm bu veriler grafik eksenlerine aktarılabilir. Aşırı yük koruma sistemine sahiptir. Otomatik kopma algılama sistemine sahiptir. Kullanıcı tanımlı methodlar oluşturulabilmektedir. Kullanıcı tanımlı 30 adet kuvvet, deplasman ve deformasyona bağlı formül ve/veya parametre oluşturmak mümkündür. Bu sayı ek modüllerle artırılabilir Bu parametreler gerek test kontrolü esnasında gerekse test sonucunda tanımakta ve raporlamaktadır.

Kullanıcı x ve y eksenlerinde seçtiği değerleri grafikleyebilir, bu grafikleri raporlayabilir.

Sistem, 12 farklı dil seçeneğine sahiptir.

Sistemde ölçüm alınan sensörlerin görüntüleme ve kontrol için birimleri seçilebilmektedir.

Test prosedürleri method dosyası olarak kaydedilip sisteme geri çağrılabilmektedir.

Test dosyaları, grafik verileri ile birlikte program formatında kaydedilebilir, programa tekrar çağrılabilir, grafik tekrar incelenebillir ve geçmişte yapılan testler üzerinden programa yeni hesaplamalar yaptırılabilir.

Sistemde okunan ve kontrol edilen her sensör için limitler tanımlanır, kullanıcı seçimine göre limit aşımında motor durdurulabilir ya da sistem durumunu sabitler.

Sistem, TMB ekranı sayesinde "C+" tabanlı çeşitli kodlarla yeni kullanıcı, sensör, sonuç tanımlama, hesaplama yaptırma özelliğine sahiptir.

Sistem, uzun süreli testler için uygun olup veri alma, kaydetme ve ekrana aktarma sıklıkları kullanıcı tarafından belirlenebilmektedir.
