Raagen Sürünme ve Kopma Gerilmesi Test Makinaları

Raagen Sürünme Test Cihazları  temel olarak çok çeşitli malzemelerin ASTM E139, ISO 204, ISO/R 206 ve benzeri uluslararası standartlar gibi hem standart hem de özelleştirilmiş spesifikasyonlara göre Sürünme ve Stress Rupture testlerini gerçekleştirmek için tasarlanmıştır. Raagen, 5 kN'den 250 kN'ye kadar kapasitelerde tam kapalı çevrim servo kontrollü elektromekanik yüksek sıcaklık ve oda sıcaklığında testler gerçekleştirebilen sürünme test makinaları tasarlar ve üretir.

Raagen Sürünme ve Kopma Gerilmesi Test Cihazları, çeşitli malzemelerin yüksek sıcaklıktaki özelliklerini belirlemek için önemli ekipmanlardır. Raagen sünme test cihazlarının önemi, özellikle yüksek sıcaklık yapıları için malzeme seçiminde, çalışan bileşenlerin ömrünün tahmin edilmesinde güvenilirliğin arttırılmasında, çalışan bileşenlerin yüksek sıcaklık ve sabit kuvvet, sabit uzama değerlerindeki davranışlarının izlenmesinde ve yeni malzemelerin araştırılması ve geliştirilmesinde kullanılır.

Raagen Sürünme ve Gerilme Kopması Test Cihazlarının Özellikleri

• Raagen sürünme test cihazlarında servo motor teknolojisi kullanılır. Hassas servo motorlar vasıtasıyla bilyalı millerin hareketi sağlanır. Creep test sistemlerinde hassasiyet önemlidir çünkü belli bir yükte veya gerinme değerinde bekleme yapabilmek için hassas kontrol gereklidir. Makinanın sabit değerlerde uzun süre beklemesi için Raagen, Elektromekanik sürünme test sistemlerinde en hassas bileşenleri kullanır. Sürünme test yazılımı sensörlerden okunan değerleri kaydeder ve grafikler.
• Titreşim sönümleyici ayaklar ve çok çeşitli numune ve testler için çekme çeneleri ve sürünme testi aparatları ile birlikte kullanılabilir.
• Hem oda sıcaklığı hem de yüksek sıcaklıkta test yapmak için uygun sünme test sistemleri mevcuttur.

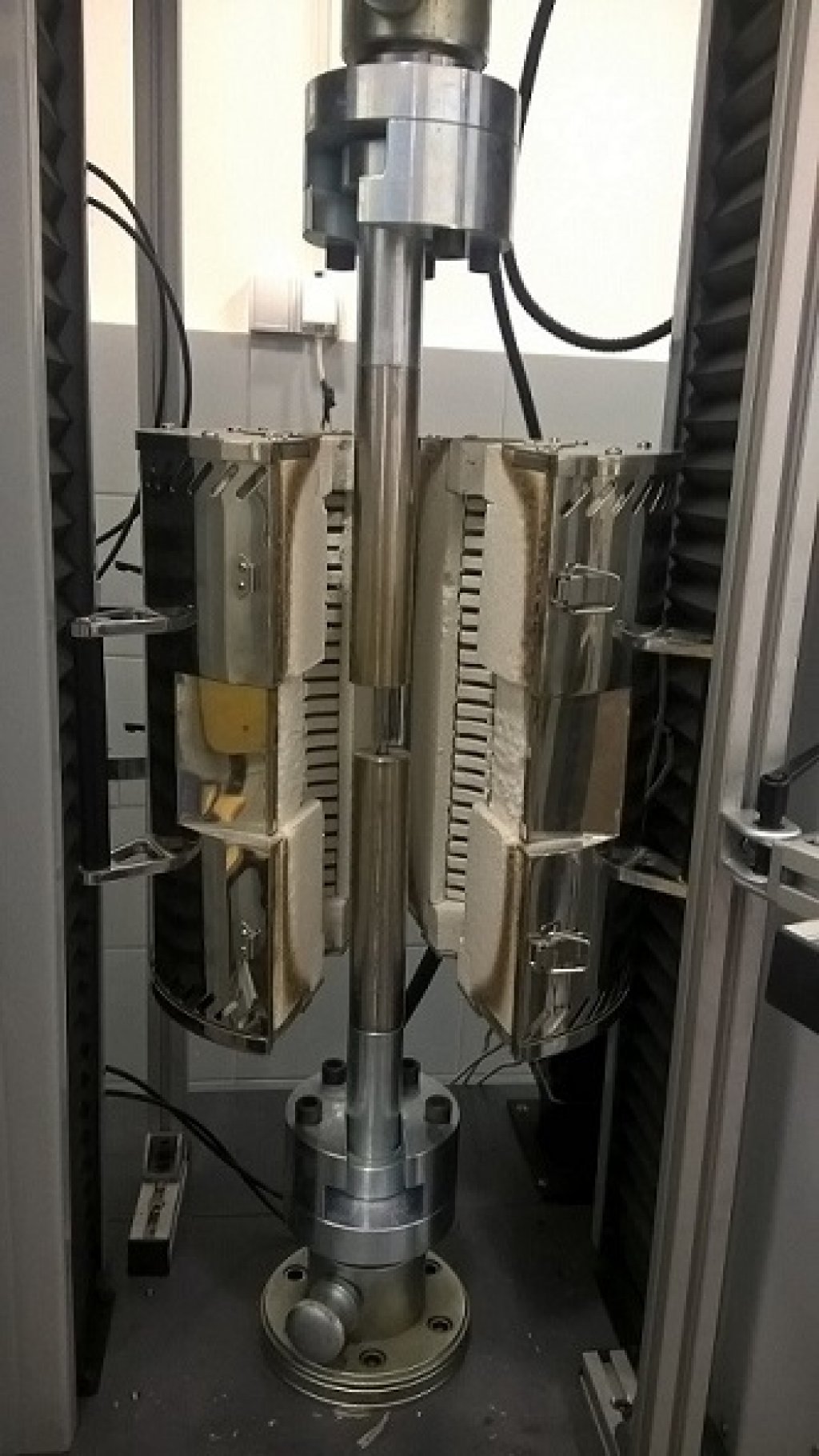

• Standart hava ortamında oda sıcaklığı ila 1500 ℃ aralığında ve vakum ortamında 600 ℃ ila 2200 ℃ sıcaklık aralığında yüksek sıcaklık test fırınları Raagen sürünme test cihazları ile birlikte kullanılır.
• Sürünme ve stress rupture uygulamaları için çok sayıda yüksek sıcaklık çekme çeneleri, pull rodlar, numune tutucular, yüksek sıcaklık test fırını sistemleri, creep test ekstansometreleri ve  yüksek sıcaklık ekstansometreleri mevcuttur. Bunların birçoğu, Raagen universal test makinelerinde sıcak çekme testi uygulamalarında da kullanılabilir.

Doli EDC Kontrolör T&M Malzeme Test Yazılımı

Doli EDCi serisi elektronik kontrolörler, yük hücreleri, sıcaklık sensörleri, LVDT'ler, strain gaugeler, I/O' lar, uzaman ölçüm sensörleri ve titreşim sensörü gibi algılayıcıları otomatik olarak tanıyabilmekte ve kalibrasyonlarını sağlayabilmektedir.

Saniyede her kanaldan seçilen modele göre 1000 Hz ile 10 000 Hz veri örnekleme hızına sahiptir.

Kontrol sistemine ek kanal ve kartlar eklenebilmektedir.

T&M Malzeme Test Yazılımı

Test yazılımı, Doli lisanslı orijinal dongle ile birlikte teslim edilir.

Gerçek zamanlı yük, deplasman, deformasyon, zaman ve harici kullanıcı tarafından tanımlanan parametreler test yazılımı ile sunulabilir, grafiksel olarak görülebilir ve tüm bu veriler grafik eksenlerine aktarılabilir. Aşırı yük koruma sistemine sahiptir. Otomatik kopma algılama sistemine sahiptir. Kullanıcı tanımlı methodlar oluşturulabilmektedir. Kullanıcı tanımlı 30 adet kuvvet, deplasman ve deformasyona bağlı formül ve/veya parametre oluşturmak mümkündür. Bu sayı ek modüllerle artırılabilir Bu parametreler gerek test kontrolü esnasında gerekse test sonucunda tanımakta ve raporlamaktadır.

Kullanıcı x ve y eksenlerinde seçtiği değerleri grafikleyebilir, bu grafikleri raporlayabilir.

Sistem, 10 farklı dil seçeneğine sahiptir.

Sistemde ölçüm alınan sensörlerin görüntüleme ve kontrol için birimleri seçilebilmektedir.

Test prosedürleri method dosyası olarak kaydedilip sisteme geri çağrılabilmektedir.

Test dosyaları, grafik verileri ile birlikte program formatında kaydedilebilir, programa tekrar çağrılabilir, grafik tekrar incelenebillir ve geçmişte yapılan testler üzerinden programa yeni hesaplamalar yaptırılabilir.

Sistemde okunan ve kontrol edilen her sensör için limitler tanımlanır, kullanıcı seçimine göre limit aşımında motor durdurulabilir ya da sistem durumunu sabitler.

Sistem, TMB ekranı sayesinde "C+" tabanlı çeşitli kodlarla yeni kullanıcı, sensör, sonuç tanımlama, hesaplama yaptırma özelliğine sahiptir.

Sistem, uzun süreli testler için uygun olup veri alma, kaydetme ve ekrana aktarma sıklıkları kullanıcı tarafından belirlenebilmektedir.

Sürünme (Creep) Testi Nasıl Yapılır?

Sürünme testi, bir test numunesine, numune bozulana kadar belirli bir sıcaklıkta sabit bir yük uygular. Kopma gerilmesi olarak da adlandırılan sürünme testi (creep testing), metal ya da metal olmayan malzemelerde genellikle yüksek sıcaklıklarda ve zaman içinde sabit bir yük altında deformasyonu gösterir. Sürünme testlerinde test numunesini ısıtmak için genellikle yüksek sıcaklık test fırınları kullanılır.

Sürünme (Creep) Testi Standartları

ISO 204, ASTM E139, EN 2002-005, ASTM F519, ASTM E1457, ASTM E2714 ASTM E2760, ASTM G129, GB / T 2039, HB 5151, HB 5150, ISO 3384, GB/T 1685, ISO 899-1, GB/T 11546.1, GB/T 19242-2003, MIL-STD-1312, NASM 1312, ASTM D2990, ASTM C1291, ASTM C1337, ISO 22215, ASTM E2760, ASTM E2714, ASTM C480, ISO 20392, ISO 7616, ASTM C1181, ISO 7850.

 Sürünme ve Stress Rupture Test Makinaları (PDF)
