Hidrostatik Test Aktüatörleri

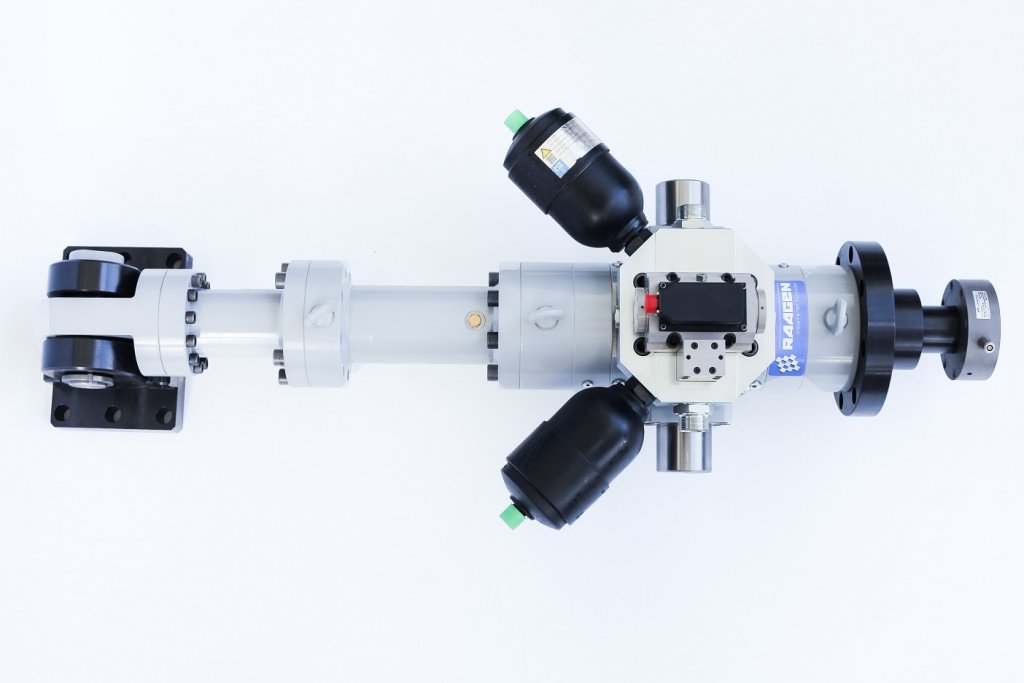

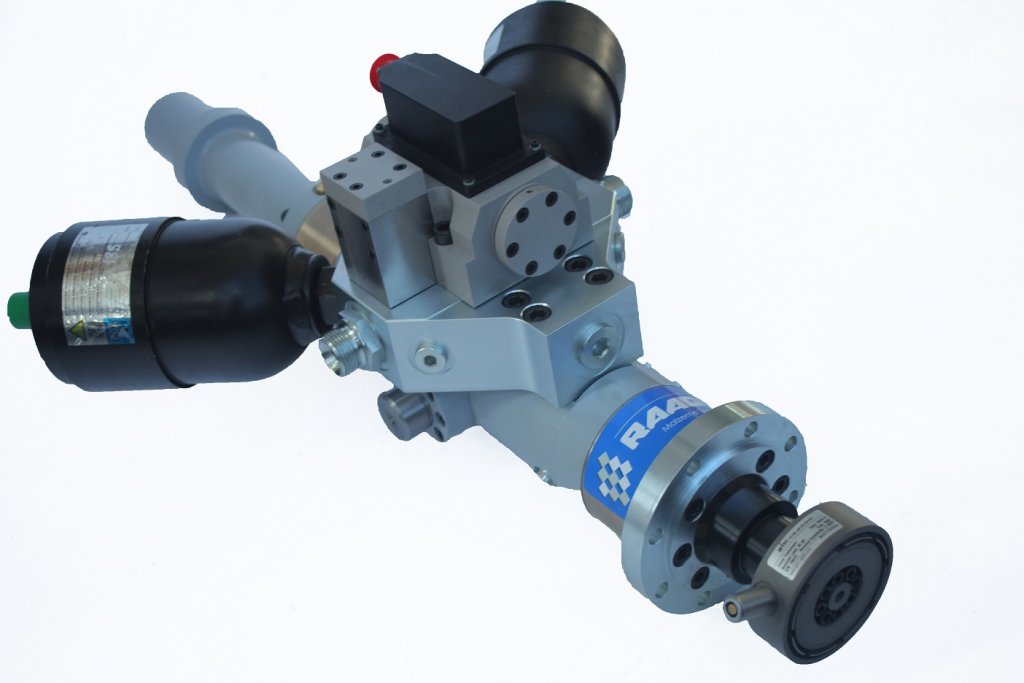

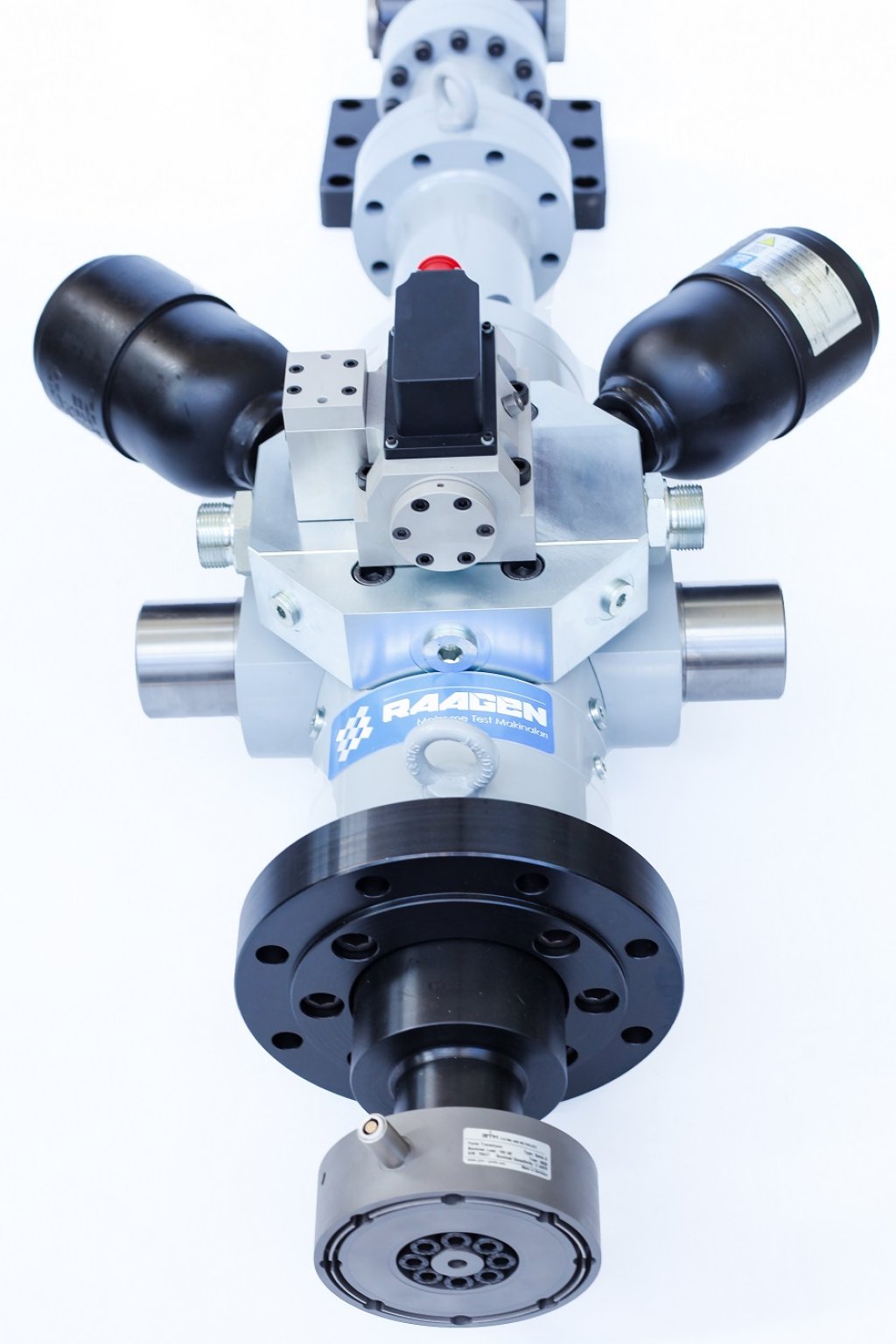

Raagen Hidrostatik Test Aktüatörleri

Raagen servo aktüatörler, yaygın olarak yapı testleri, otomotiv testleri ve malzeme bileşenleri testlerinde kullanılır.

Raagen hidrolik servo silindirleri, herhangi bir laboratuvar ve tesisin temel ekipmanlarından biridir. Çok çeşitli düşük ve yüksek çevrimli yorulma testleri, çatlak genişleme testi, kırılma tokluğu testleri, sismik testler, otomotiv parçaları testleri, araç testleri, demiryolu ve boji bağlantı parçaları testleri ve diğer dinamik test uygulamalarını hassas şekilde gerçekleştirebilirler. Her sistem, kullanıcı ve test gereksinimlerine uyacak şekilde uygun boyutta servo valfler, manifoldlar ve hidrolik güç ünitesi ile titizlikle yapılandırılabilir. Raagen hidrostatik test aktüatörleri, Doli EDCi kontrolörlerinin gelişmiş özellikleri, Malzeme Test yazılımı ve benzersiz dinamik yük hücreleri (fatigue rated load cell) ile donatılmıştır. Test&Motion Dynpack dinamik test yazılımı, birçok dinamik testin uygulanması için uygun arayüze sahiptir. Çok çeşitli uygulamalara özel test yazılım modülleri, farklı standartlarda testlerin uygulanmasına olanak sağlar. Raagen dinamik test aktüatör sistemleri, uygun yazılım modülü ve uygun aksesuarlar ile birleştirildiğinde, çeşitli statik çekme testleri, basma testleri, eğilme testleri, soyulma testleri, yırtılma testleri ve sürtünme testleri için de idealdir.

Raagen, monotonik, statik, quasi statik ve çevrimsel testler dahil olmak üzere her türlü malzeme testi için gelişmiş aktüatör sistemi çözümleri sunar. Raagen güncel test standartlarına uygun komple çözümler geliştirmek amacıyla hidrostatik dinamik aktüatörler ve anahtar teslim çözümler sunar. Bu çözümler aşağıdaki özellikleri standart olarak içerir:

Geniş aralıklarda farklı kuvvet kapasitelerine sahip, zemin tipi ya da masaüstü, rijit yük gövdeleri,

Farklı şekillerde ve açılarda konumlandırılmış aktüatörlerin kullanıldığı sistemlerde aktüatör pozisyonlamaları için uygun test tezgahları (test benches, portal frames),

Kullanıcı dostu, güçlü test tasarım yeteneklerine sahip, konfigüre edilebilir statik ve dinamik malzeme test yazılımı,

Yüksek veri alma hızlarına sahip, yüksek çözünürlüklü, senkronize edilebilir dijital kontrolörler,

Testler sırasında kullanılan sensörleri yüksek hassasiyetli olarak okumak ve depolamak için uygun çok kanallı, konfigüre edilebilir datalogger'lar,

Servo aktüatörler için sağlam, yüksek performanslı test çeneleri ve test fikstürleri.

Raagen Hidrostatik Lineer Aktüatörlerin Özellikleri

Raagen Hidrostatik Aktüatörler, yüksek frekanslı hareketlerin ve kuvvetlerin hassas kontrolü için kullanılmaktadır.

Hassas servo valf kontrolü altında çalışan çift yönlü (double-ended), lineer kuvvet üreten aktüatörlerdir.

Test aktüatörleri, yapıların ve bileşenlerin dinamik testi için özel olarak düşük sürtünmeli, düşük miktarda aşınma özelliğinde ve yüksek yanal yüklere dayanıklı olarak tasarlanmıştır.

Yüksek yanal yüke maruz kalınan koşullar altında yüksek hızlı ve düşük sürtünmeli çalışma için hidrostatik basınç merkezleme yatakları mevcuttur.

Raagen test silindirleri geniş çaplı, tek parça, krom kaplı piston rotuna sahiptir. Bu sayede sağlamlık ve yanal sertlik sağlar.

Bu aktüatörler, milyonlarca çevrim boyunca devam eden kuvvetleri hassasça sağlamak için dinamik (fatigue rated) tasarımlara sahiptir. Çalışma sürenizi en üst düzeye çıkarmaya ve toplam maliyeti en aza indirmeye yardımcı olarak, uzun çalışma ömrü boyunca son derece güvenilir performans bekleyebilirsiniz.

Raagen Hidrostatik Aktüatör Sistemlerinin İçeriği:

%0,01'den %0,5'e kadar yüksek hassasiyete sahip yüksek teknoloji dinamik yük hücresi.
Hidrolik güç ünitelerinin kapasite ve debilerine uygun akış hızlarına sahip yüksek tepkili (high response) veya çok yüksek tepkili (very high response) servo valfler ve manifoldlar.
Yüksek hassasiyetli pozisyon ölçüm sensörleri (0,1 µm-1 µm aralığında seçilebilir).

Raagen Hidrostatik Test Aktüatörleri aşağıdaki test uygulamaları için kullanılmaktadır:

Dinamik bileşen yorulma testleri
Yapısal yorulma testleri
Araçlar ve otomotiv parçalarının ömür testleri
Havacılık ve uzay yapısal testleri
Sismik testler (deprem simülatörleri)

Aktüatör Sistemlerinin Otomotiv Test Uygulama Alanları

Tekerlek Testleri Araç Tampon Testleri

Yakıt Tankı Testleri Komple Araç Testleri

Direksiyon Kilit Testleri Araç Kontrol Paneli Testleri

Ön ve Yan Hava Yastığı Testleri (backrests / filling) Emniyet Kemeri ve Araç Aksesuarları Testleri

Tekerlek Hava Yastığı(dashboard) Testleri

Test&Motion Plus Dynpack Test Yazılımı

Test&Motion Yazılım DynPack yazılım, dinamik test cihazlarını kontrol etmek için gelişmiş bir dinamik test yazılım modülüdür. Tüm kanallardan ayrı ayrı 10 kHz'e kadar olan verileri kaydeder ve grafikler.

DynPack,bir ya da birden fazla EDC ile aynı anda entegre olabilir. Böylece çok eksenli sistemleri kontrol etmeyi mümkün kılar.
Dinamik test yazılımı, üçgen, sinüzodial, rampa, sweep, testere dişi dalga formlarında dinamik test uygulamaları için uygundur.
Kullanıcı, T&M+ Dynpack vasıtası ile test frekansı, çevrim sayısı ve genlik (amplitude) değerlerini yazılıma girer ve ek bir operatör müdahalesine gerek kalmadan testler devam eder.
Windows 2000 / XP/ 7/10 uyumludur.
Gerçek değerler ve ayarlanan değerlerin anlık olarak görüntülenebildiği osiloskop penceresine sahiptir.
Çevrim ön yük ayarı, çevrim sayacı, test sonu kriteri, limit değer ayarları gibi fonksiyonları ayarlamak için uygun menülere sahiptir.
PID ayarları menüsüne sahiptir.
Import data özelliği ile belirlenen yorulma deneylerinin simüle edilmesi imkanı tanır.
Test yazılımı, Doli lisanslı orijinal dongle ile birlikte teslim edilir.

Gerçek zamanlı yük, deplasman, deformasyon, zaman ve harici kullanıcı tarafından tanımlanan parametreler test yazılımı ile sunulabilir, grafiksel olarak görülebilir ve tüm bu veriler grafik eksenlerine aktarılabilir. Aşırı yük koruma sistemine sahiptir. Otomatik kopma algılama sistemine sahiptir. Kullanıcı tanımlı methodlar oluşturulabilmektedir. Kullanıcı tanımlı 30 adet kuvvet, deplasman ve deformasyona bağlı formül ve/veya parametre oluşturmak mümkündür. Bu sayı ek modüllerle artırılabilir Bu parametreler gerek test kontrolü esnasında gerekse test sonucunda tanımakta ve raporlamaktadır.

Kullanıcı x ve y eksenlerinde seçtiği değerleri grafikleyebilir, bu grafikleri raporlayabilir.

Sistem, 10 farklı dil seçeneğine sahiptir.

Sistemde ölçüm alınan sensörlerin görüntüleme ve kontrol için birimleri seçilebilmektedir.

Test prosedürleri method dosyası olarak kaydedilip sisteme geri çağrılabilmektedir.

Test dosyaları, grafik verileri ile birlikte program formatında kaydedilebilir, programa tekrar çağrılabilir, grafik tekrar incelenebillir ve geçmişte yapılan testler üzerinden programa yeni hesaplamalar yaptırılabilir.

Sistemde okunan ve kontrol edilen her sensör için limitler tanımlanır, kullanıcı seçimine göre limit aşımında motor durdurulabilir ya da sistem durumunu sabitler.

Sistem, TMB ekranı sayesinde "C+" tabanlı çeşitli kodlarla yeni kullanıcı, sensör, sonuç tanımlama, hesaplama yaptırma özelliğine sahiptir.

Sistem, uzun süreli testler için uygun olup veri alma, kaydetme ve ekrana aktarma sıklıkları kullanıcı tarafından belirlenebilmektedir.

Standartlar:

ECE R11, ECE R12, ECE R14, ECE R17, ECE R21, ECE R42, ECE R46, ECE R55, ECE R58, ECE R62, ECE R66, ECE R73, ECE R80, ECE R93, ECE R105

RAAGEN HİDROSTATİK TEST AKTÜATÖRÜ ÖZELLİKLERİ
Seri	HDA-S Serisi
Kuvvet Kapasiteleri (kN)	10, 15, 25, 50, 100, 150, 250, 500, 1000
Yük Ölçümü	Yüksek Hassasiyetli, ISO 7500-1'e göre Sınıf 0,5
Etki Tipi	Çift Etkili
Çift yönlü, dinamik ve minimize edilmiş sürtünmeli silindir tasarımı
Rod Kaplamaları	Sert Krom Kaplı Rodlar
Yataklamalar	Hidrostatik Basınç Merkezli Yataklama
Hidrolik Silindir Strok Seçenekleri (mm)	100, 150, 200, 250, 300, 350, 400, 450, 500
Montaj Elemanları	Temel Montaj flanşı, Intermediate trunnion, Swivels (Ön ve Arka)
Çalışma Basıncı	210 - 280 bar
Test Yönleri	Dikey, açılı veya yatay
BİLEŞENLER
Piston Mili	Piston kolu, load cell'lerin, swivel'lerin, fikstürlerin vb. montajı için bir iç diş sağlayan sertleştirilmiş çelik bir bağlantı parçasına sahiptir.
Dağıtım Bloğu	Yüksek basınçlı hidrolik yağ silindire taşınır ve servo valf tarafından kontrol edilir.
Piston Mili	Çift yönlü piston, piston eşit alanlara sahiptir.
Servo Valf	Yüksek teknoloji, yüksek hassasiyetli servo valfler, aktüatörün ihtiyaç duyduğu hızlara göre değişken debilidir.
Konum Dönüştürücü	MTS Temposonic RH Serisi
Yük Hücresi	Fatigue rated load cell, sınıf ISO 7500-1'e göre sınıf 0,5.
Basınç Akümülatörleri	Mevcut
Hidrolik Güç Üniteleri	Raagen enerji verimli hidrolik sistem gereksinimlerine göre tasarlanmış güç üniteleri.
Elektronik Kontrolör ve Malzeme Test Yazılımı	Doli EDCi Series Electronic Controller and Test&Motion Material Testing Software

Hidrostatik Test Aktüatörleri (PDF)
