Raagen Servohidrolik Burulma Yorulma Test Makinaları



Raagen Servohidrolik Dinamik Burulma Test Sistemleri, hassas hizalanmış, yüksek rijitliğe sahip çift sütunlu gövde ile hem statik hem de dinamik burulma test gereksinimlerinin zorlu taleplerini kolaylıkla karşılar. Numune şekil ve boyutlarına göre ayarlanabilir, kızaklı bir sisteme sahiptir. Test uygulamasına göre dikey ya da yatay konumlandırılmış gövdeler kullanılabilir.

EDC serisi DOLI dijital kontrolörler ve dinamik testler için özel geliştirilmiş tork sensörleri (fatigue rated torque sensor), Raagen’in en zorlu uygulamaları karşılamak için tam entegre çözümler sunmasını sağlar.

DOLI Test&Motion dinamik test yazılımı, farklı dalga formlarında dinamik yorulma testleri uygulama, kalibrasyon, limit ayarı, anlık sensör verilerini görüntüleme ve kaydetme, raporlama gibi özellikleri sayesinde bilgisayar üzerinden tam sistem kontrolü sağlar.

Yazılım, bağlanan sensörleri otomatik olarak tanır ve kalibrasyon değerleri sensör üzerindeki plaklarda tutulur. Böylece, kalibrasyon değerleri kaybedilmez.

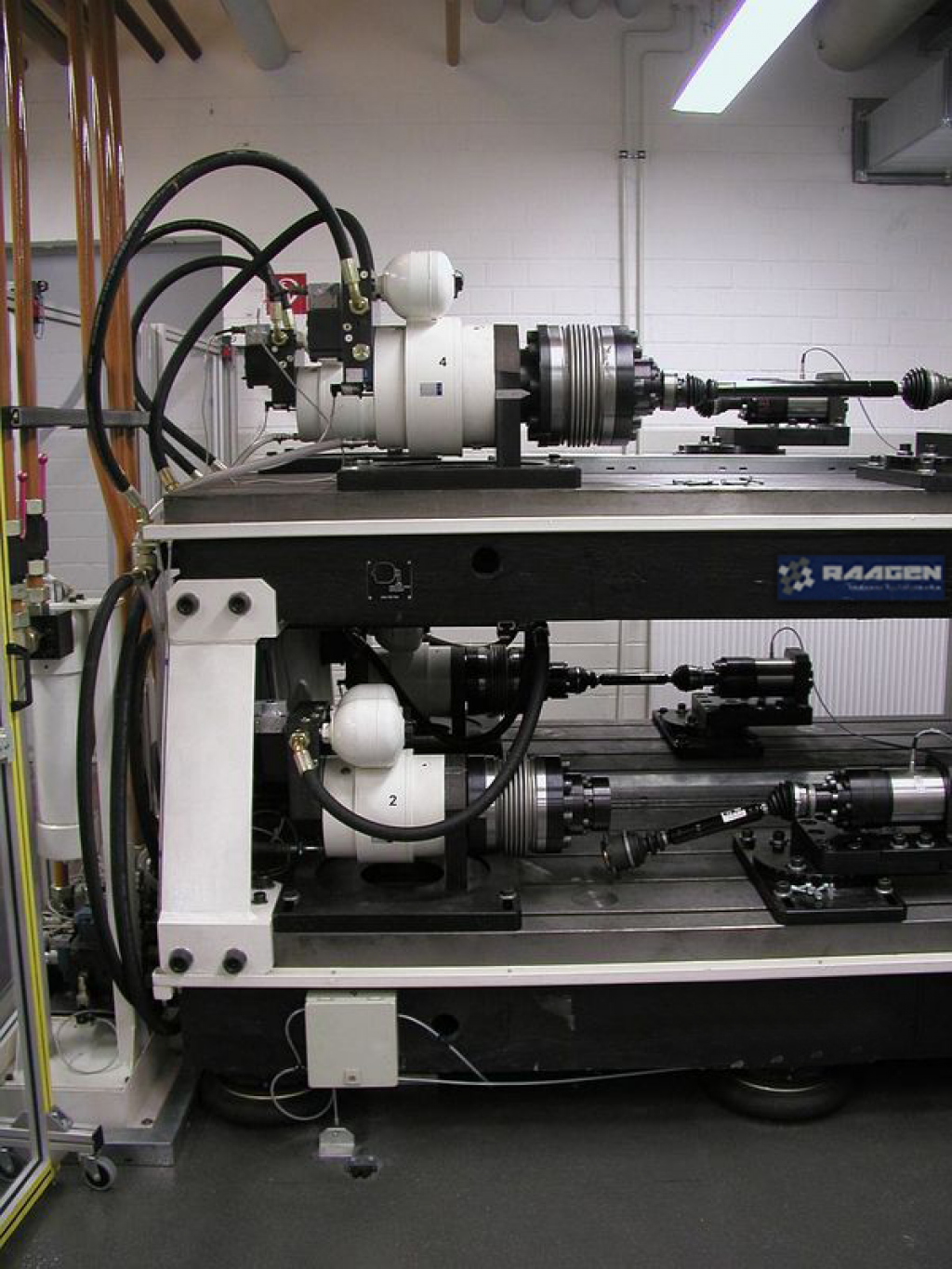

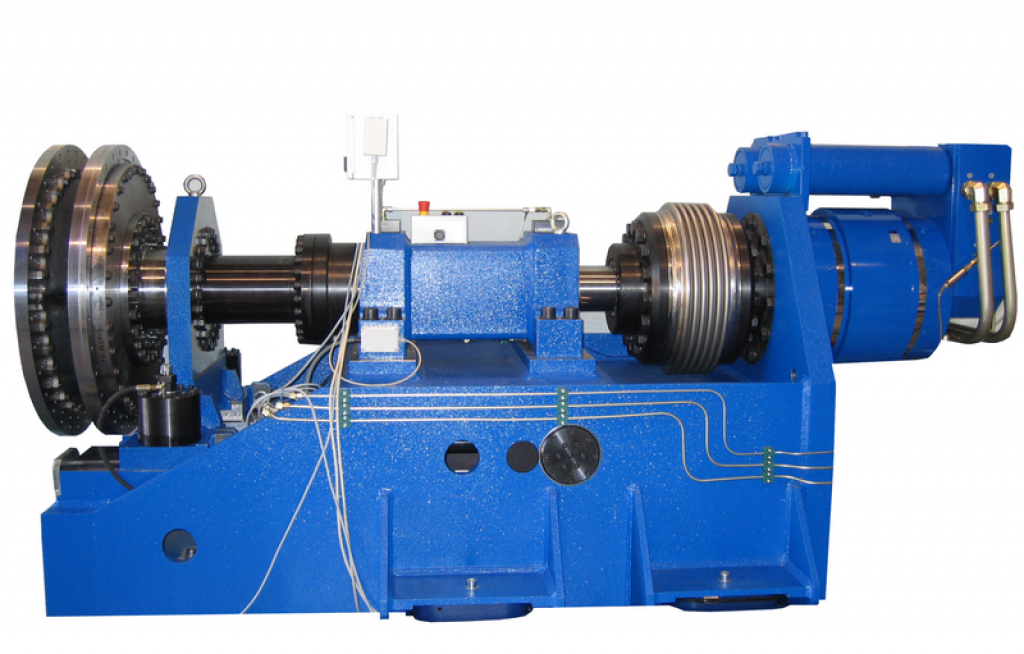

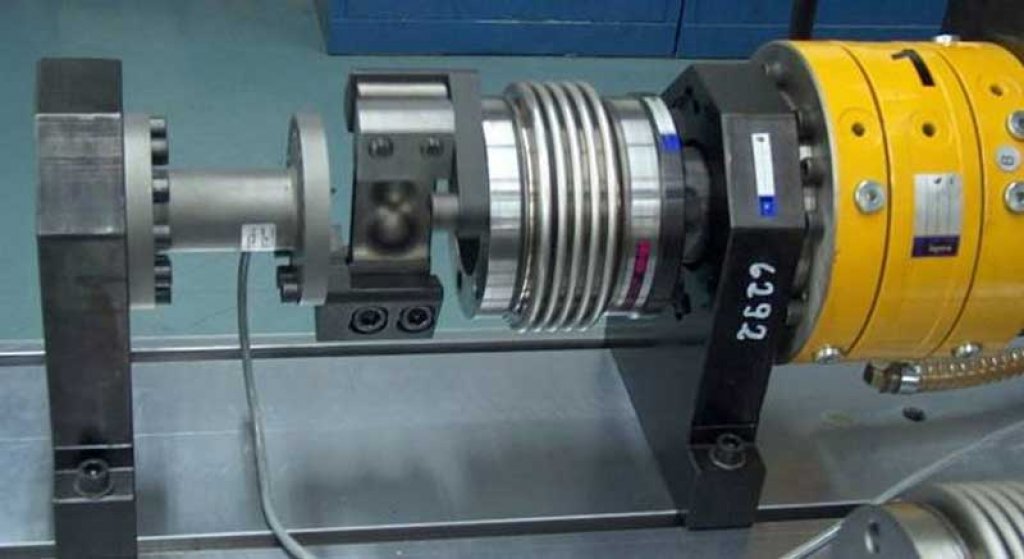

Raagen servo hidrolik dinamik burulma test cihazları, yüksek frekanslı ve yüksek çevrimli burulma yorulma testleri için uygundur. Servo hidrolik rotary aktüatör vasıtasıyla dinamik burulma testlerini uygular. Sistemde hassas servo valfler kullanılır. Servo hidrolik tahriki sayesinde 50.000 Nm tork kapasitesine kadar kapasitelerde üretilebilir.

Kullanıcı ihtiyaçları ve test gereksinimlerine göre farklı kapasite ve frekans aralıklarında üretilebilir.

Raagen dinamik burulma test makineleri genellikle aks, triger kayışı, tekerlekler, tekerlek bağlantı milleri ve şaftların yorulma ömürlerinin belirlenmesinde kullanılır.

Raagen Servohidrolik Burulma Yorulma Test Makineleri ile ilgili daha detaylı bilgi almak ya da fiyat teklifi istemek için hemen bizimle iletişime geçin.



Standartlar:

STP 216, StVZO, ECE R64, VIA, JWL, JASO, SAE, ISO, INMETRO, EUWA, AK-L08.



Doli EDC Kontrolör T&M Malzeme Test Yazılımı

Doli EDCi serisi elektronik kontrolörler, tork sensörü, açı sensörü, LVDT'ler, strain gaugeler, I/O' lar, uzaman ölçüm sensörleri ve titreşim sensörü gibi algılayıcıları otomatik olarak tanıyabilmekte ve kalibrasyonlarını sağlayabilmektedir.

Saniyede her kanaldan seçilen modele göre 1000 Hz ile 10 000 Hz veri örnekleme hızına sahiptir.

Kontrol sistemine ek kanal ve kartlar eklenebilmektedir.

Burulma ekseni ve kuvvet ekseni ister senkronize ister ayrı ayrı kontrol edilebilir.

Test & Motion Malzeme Test Yazılımı

Test yazılımı, Doli lisanslı orijinal dongle ile birlikte teslim edilir.

Gerçek zamanlı tork, deplasman, açı, zaman ve harici kullanıcı tarafından tanımlanan parametreler test yazılımı ile sunulabilir, grafiksel olarak görülebilir ve tüm bu veriler grafik eksenlerine aktarılabilir. Aşırı tork koruma sistemine sahiptir. Otomatik kopma algılama sistemine sahiptir. Kullanıcı tanımlı methodlar oluşturulabilmektedir. Kullanıcı tanımlı 30 adet tork ve açı değerlerine bağlı formül ve/veya parametre oluşturmak mümkündür. Bu sayı ek modüllerle artırılabilir Bu parametreler gerek test kontrolü esnasında gerekse test sonucunda tanımakta ve raporlamaktadır.

Kullanıcı x ve y eksenlerinde seçtiği değerleri grafikleyebilir, bu grafikleri raporlayabilir. İki eksenden alınan anlık değerler aynı grafikte ya da farklı grafiklerde gösterilebilir.

Sistem, 10 farklı dil seçeneğine sahiptir.

Sistemde ölçüm alınan sensörlerin görüntüleme ve kontrol için birimleri seçilebilmektedir.

Test prosedürleri method dosyası olarak kaydedilip sisteme geri çağrılabilmektedir.

Test dosyaları, grafik verileri ile birlikte program formatında kaydedilebilir, programa tekrar çağrılabilir, grafik tekrar incelenebillir ve geçmişte yapılan testler üzerinden programa yeni hesaplamalar yaptırılabilir.

Sistemde okunan ve kontrol edilen her sensör için limitler tanımlanır, kullanıcı seçimine göre limit aşımında motor durdurulabilir ya da sistem durumunu sabitler.

Sistem, TMB ekranı sayesinde "C+" tabanlı çeşitli kodlarla yeni kullanıcı, sensör, sonuç tanımlama, hesaplama yaptırma özelliğine sahiptir.

Sistem, uzun süreli testler için uygun olup veri alma, kaydetme ve ekrana aktarma sıklıkları kullanıcı tarafından belirlenebilmektedir.
