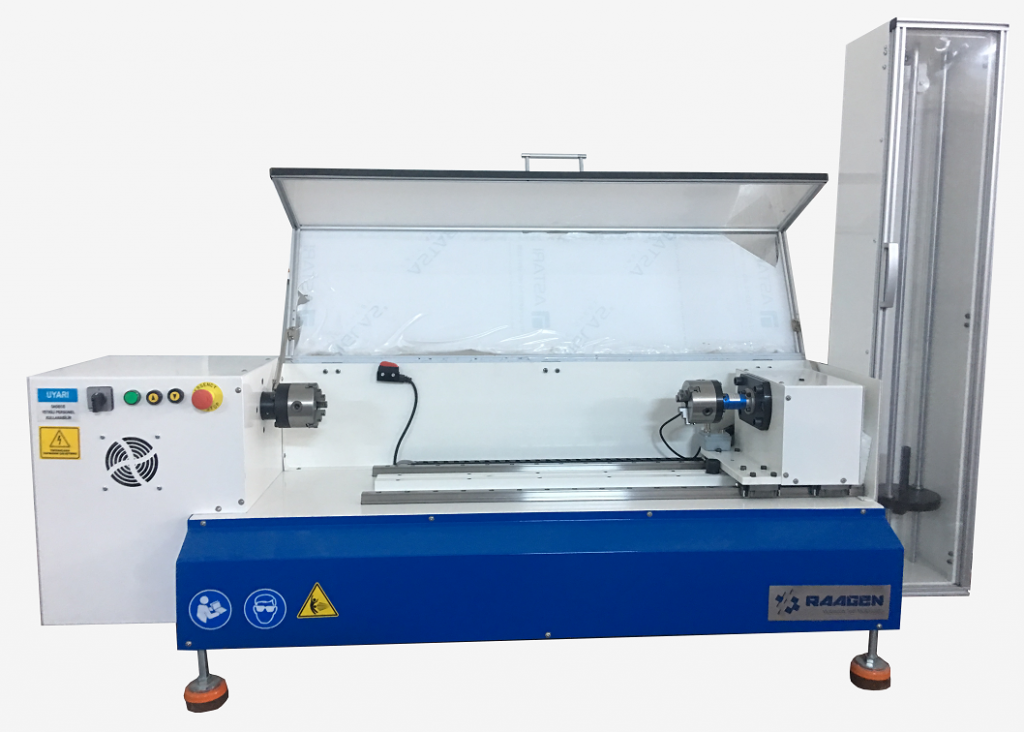

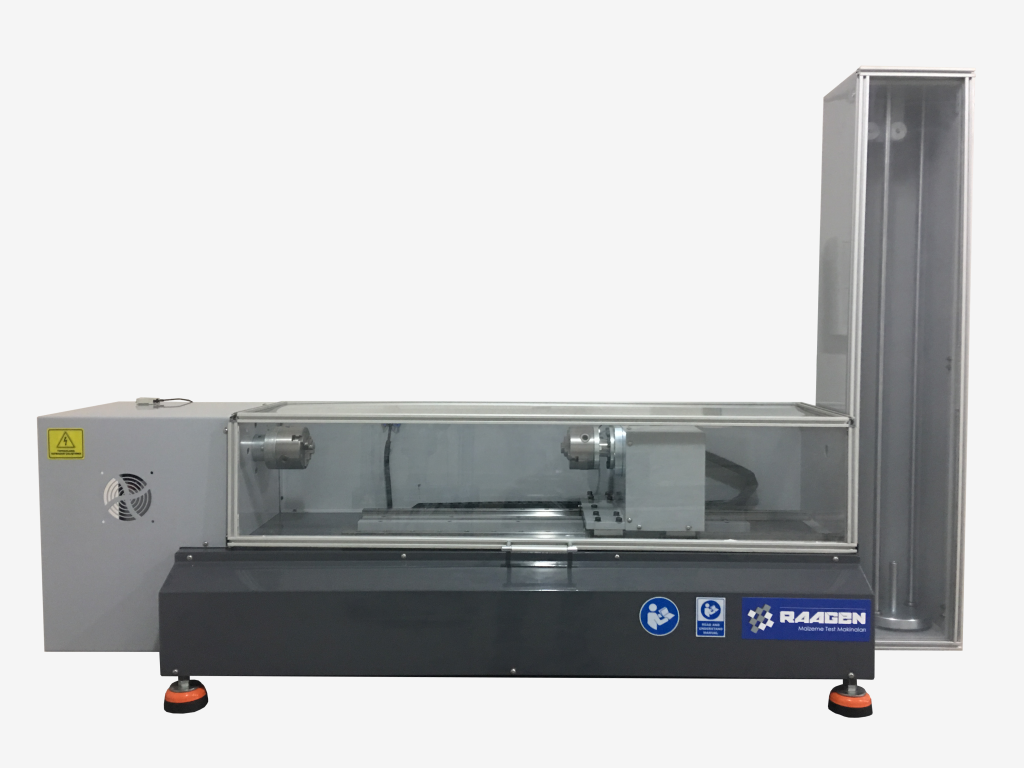

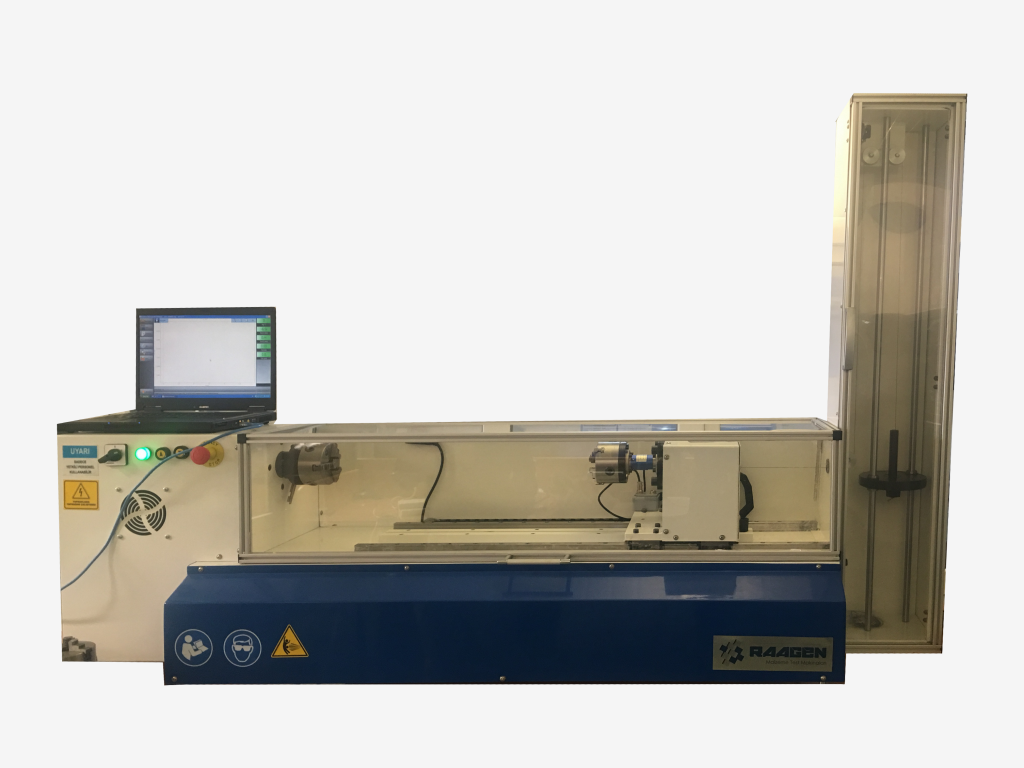

Raagen Elektromekanik Burulma Test Makinaları

Raagen Elektromekanik Burulma Test Sistemleri; malzemelerin burulma davranışlarını belirlemek için tasarlanmıştır ve farklı tork kapasitelerinde üretilebilir.

Raagen Burulma Test Cihazları, anlık olarak tork ve açı değerlerini ölçer. Test sonucunda maksimum tork, kırılma açısı, akma torku, akma açısı, kırılma torku ve devir sayılarını hesaplar ve raporlar.

Servo motorlarla kontrol edilen, kapalı çevrim sistemi sayesinde çok hassas kontrol sağlar.

Raagen elektromekanik burulma test makinaları lineer kızaklı tasarımı sayesinde farklı uzunluktaki test numunelerinin burulma testleri için kullanılabilir.

Raagen elektromekanik burulma deneyi cihazının, 0,2 - 1000 N-m (2 - 2.000 lbf-inç) aralığında mevcut olan tork sensörleri yüksek hassasiyetli tork ölçümü sağlar. Ayrıca, özel projelerinize uygun istekleriniz üzerine daha yüksek tork kapasitelerini karşılayacak tasarımlar da sunuyoruz.

Kapsamlı burulma testi yazılımı, verileri grafikler, tork ve açı verileri üzerinde çok çeşitli hesaplamalar gerçekleştirebilir.

Makine nominal tork değerleri dışına çıktığı zaman sistem otomatik olarak durur. Bu sayede makinenin ve tork sensörlerinin zarar görmesini engeller.

Kilitli güvenlik muhafazası, kapak açıkken test yapılmasını önleyerek operatör güvenliği sağlar.

Raagen Elektromekanik Burulma Test Cihazları hakkında daha detaylı bilgi almak ya da fiyat teklifi istemek için hemen bizimle iletişime geçin.

Doli EDC Kontrolör

Doli EDCi serisi elektronik kontrolörler, tork sensörü, açı sensörü, LVDT'ler, strain gaugeler, I/O' lar, uzaman ölçüm sensörleri ve titreşim sensörü gibi algılayıcıları otomatik olarak tanıyabilmekte ve kalibrasyonlarını sağlayabilmektedir.

Saniyede her kanaldan seçilen modele göre 1000 Hz ile 10 000 Hz veri örnekleme hızına sahiptir.

Kontrol sistemine ek kanal ve kartlar eklenebilmektedir.

Test & Motion Malzeme Test Yazılımı

Test yazılımı, Doli lisanslı orijinal dongle ile birlikte teslim edilir.

Gerçek zamanlı tork, deplasman, açı, zaman ve harici kullanıcı tarafından tanımlanan parametreler test yazılımı ile sunulabilir, grafiksel olarak görülebilir ve tüm bu veriler grafik eksenlerine aktarılabilir. Aşırı tork koruma sistemine sahiptir. Otomatik kopma algılama sistemine sahiptir. Kullanıcı tanımlı methodlar oluşturulabilmektedir. Kullanıcı tanımlı 30 adet tork ve açı değerlerine bağlı formül ve/veya parametre oluşturmak mümkündür. Bu sayı ek modüllerle artırılabilir Bu parametreler gerek test kontrolü esnasında gerekse test sonucunda tanımakta ve raporlamaktadır.

Kullanıcı x ve y eksenlerinde seçtiği değerleri grafikleyebilir, bu grafikleri raporlayabilir.

Sistem, 10 farklı dil seçeneğine sahiptir.

Sistemde ölçüm alınan sensörlerin görüntüleme ve kontrol için birimleri seçilebilmektedir.

Test prosedürleri method dosyası olarak kaydedilip sisteme geri çağrılabilmektedir.

Test dosyaları, grafik verileri ile birlikte program formatında kaydedilebilir, programa tekrar çağrılabilir, grafik tekrar incelenebillir ve geçmişte yapılan testler üzerinden programa yeni hesaplamalar yaptırılabilir.

Sistemde okunan ve kontrol edilen her sensör için limitler tanımlanır, kullanıcı seçimine göre limit aşımında motor durdurulabilir ya da sistem durumunu sabitler.

Sistem, TMB ekranı sayesinde "C+" tabanlı çeşitli kodlarla yeni kullanıcı, sensör, sonuç tanımlama, hesaplama yaptırma özelliğine sahiptir.

Sistem, uzun süreli testler için uygun olup veri alma, kaydetme ve ekrana aktarma sıklıkları kullanıcı tarafından belirlenebilmektedir.

Raagen Elektromekanik Burulma Test Cihazları; tork kontrollü testler, açı kontrollü testler, kuvvet kontrollü testler ve deplasman kontrollü testler şeklinde prosedürlerle kontrol edilen testler gerçekleştirebilir.

Açı ve tork kontrollü sıralı testler de uygun yazılım modülleri vasıtası ile gerçekleştirilebilir.

Farklı Malzemeler için Burulma Test Cihazları:

• Plastik Burulma Test Cihazları
• Kemik Vidası Burulma Test Cihazları
• Tel Burulma Test Cihazları
• Kompozit Malzeme Burulma Test Cihazları
• Medikal Malzeme Burulma Test Cihazları
• Luer Fittings Burulma Test Cihazları
• Şırınga Burulma Test Cihazları
• Yapışkanlar için Burulma Test Cihazları
• Boru Burulma Test Cihazları
• Polimer Burulma Test Cihazları
• Civata Burulma Test Cihazları
• Şaft Burulma Test Cihazları
• Elektronik Malzeme Burulma Test Cihazları

Standartlar:

ASTM A938 Torsional Test of Wire Test Cihazı

ASTM D1043 Torsion Plastics Test Cihazı

ASTM D5279 Thermoset & Thermoplastic Dynamic Torsion Test Cihazı

ASTM E2207 Axial-Torsional Fatigue Thin-Walled Tubular Materials Test Cihazı

ASTM F383 Static Bend and Torsion Testing of Intramedullary Rods Test Cihazı

ASTM F543 Medical Bone Screw Torsion Test Cihazı

ISO 6475 Bone Screw Torsion Test Methods Test Cihazı

ISO 7800 Metal Wire Torsion Test Cihazı

ISO 80369-1 Axial Torsional Luer Connector Test Cihazı

 Elektromekanik Burulma Test Makinaları (PDF)
