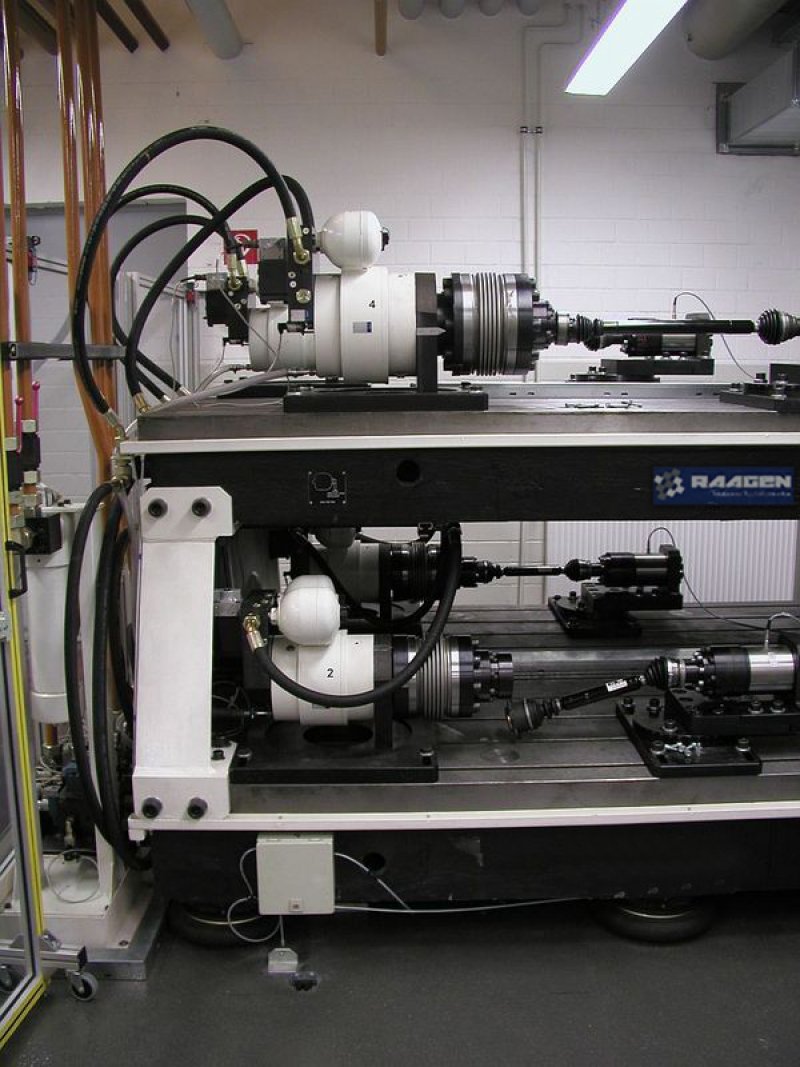

Raagen Servo Hidrolik Burulma Universal Test Makinaları

Raagen, mühendislik bileşenlerinin mekanik özelliklerini belirlemek ve miller, akslar, döner matkap kaplinleri, kavramalar veya tahrik hattı bileşenleri gibi tüm parçaların test edilmesi için yüksek doğrulukta servo hidrolik burulma test sistemleri sunar.

Raagen servo hidrolik burulma test cihazları, yüksek kapasiteli burulma testleri veya yorulma burulma testleri için de kullanılmaktadır.

Raagen, özel projelerinizin gereksinimlerine uygun yüksek kapasiteli burulma test sistemleri için özel test gövdeleri tasarlar ve üretir.

Raagen servo hidrolik burulma test makinelerinde, gövde numune alanı numune boyutlarına göre ayarlanabilir.

Doli Test&Motion test yazılımı, kullanıcıya geniş kapsamlı test uygulaması ve sonuçları sunar.

Doli EDC Kontrolör

Doli EDCi serisi elektronik kontrolörler, tork sensörü, açı sensörü, LVDT'ler, strain gaugeler, I/O' lar, uzaman ölçüm sensörleri ve titreşim sensörü gibi algılayıcıları otomatik olarak tanıyabilmekte ve kalibrasyonlarını sağlayabilmektedir.

Saniyede her kanaldan seçilen modele göre 1000 Hz ile 10 000 Hz veri örnekleme hızına sahiptir.

Kontrol sistemine ek kanal ve kartlar eklenebilmektedir.

Burulma ekseni ve kuvvet ekseni ister senkronize ister ayrı ayrı kontrol edilebilir.

Test & Motion Malzeme Test Yazılımı

Test yazılımı, Doli lisanslı orijinal dongle ile birlikte teslim edilir.

Gerçek zamanlı tork, deplasman, açı, zaman ve harici kullanıcı tarafından tanımlanan parametreler test yazılımı ile sunulabilir, grafiksel olarak görülebilir ve tüm bu veriler grafik eksenlerine aktarılabilir. Aşırı tork koruma sistemine sahiptir. Otomatik kopma algılama sistemine sahiptir. Kullanıcı tanımlı methodlar oluşturulabilmektedir. Kullanıcı tanımlı 30 adet tork ve açı değerlerine bağlı formül ve/veya parametre oluşturmak mümkündür. Bu sayı ek modüllerle artırılabilir Bu parametreler gerek test kontrolü esnasında gerekse test sonucunda tanımakta ve raporlamaktadır.

Kullanıcı x ve y eksenlerinde seçtiği değerleri grafikleyebilir, bu grafikleri raporlayabilir. İki eksenden alınan anlık değerler aynı grafikte ya da farklı grafiklerde gösterilebilir.

Sistem, 10 farklı dil seçeneğine sahiptir.

Sistemde ölçüm alınan sensörlerin görüntüleme ve kontrol için birimleri seçilebilmektedir.

Test prosedürleri method dosyası olarak kaydedilip sisteme geri çağrılabilmektedir.

Test dosyaları, grafik verileri ile birlikte program formatında kaydedilebilir, programa tekrar çağrılabilir, grafik tekrar incelenebillir ve geçmişte yapılan testler üzerinden programa yeni hesaplamalar yaptırılabilir.

Sistemde okunan ve kontrol edilen her sensör için limitler tanımlanır, kullanıcı seçimine göre limit aşımında motor durdurulabilir ya da sistem durumunu sabitler.

Sistem, TMB ekranı sayesinde "C+" tabanlı çeşitli kodlarla yeni kullanıcı, sensör, sonuç tanımlama, hesaplama yaptırma özelliğine sahiptir.

Sistem, uzun süreli testler için uygun olup veri alma, kaydetme ve ekrana aktarma sıklıkları kullanıcı tarafından belirlenebilmektedir.

 Servo Hidrolik Burulma Test Makinaları (PDF)
