Servo Hidrolik Üniversal Test Makinaları

Raagen Servohidrolik Üniversal Test Makinaları

Raagen Servo Hidrolik Üniversal Test Sistemleri; inşaat, demir-çelik, demiryolları, otomotiv ve mimari mühendislik gibi endüstrilerde yüksek dayanıma sahip malzemelerin statik testlerini gerçekleştirmektedir.

Raagen Hidrolik Demir Çekme Test Cihazları; yüksek kapasiteli çekme testi, basma testi, eğme testi, eğilme testi ve kayma testi uygulamaları ihtiyaçlarınıza yüksek hassasiyetli ve uygun maliyetli çözümlerdir.

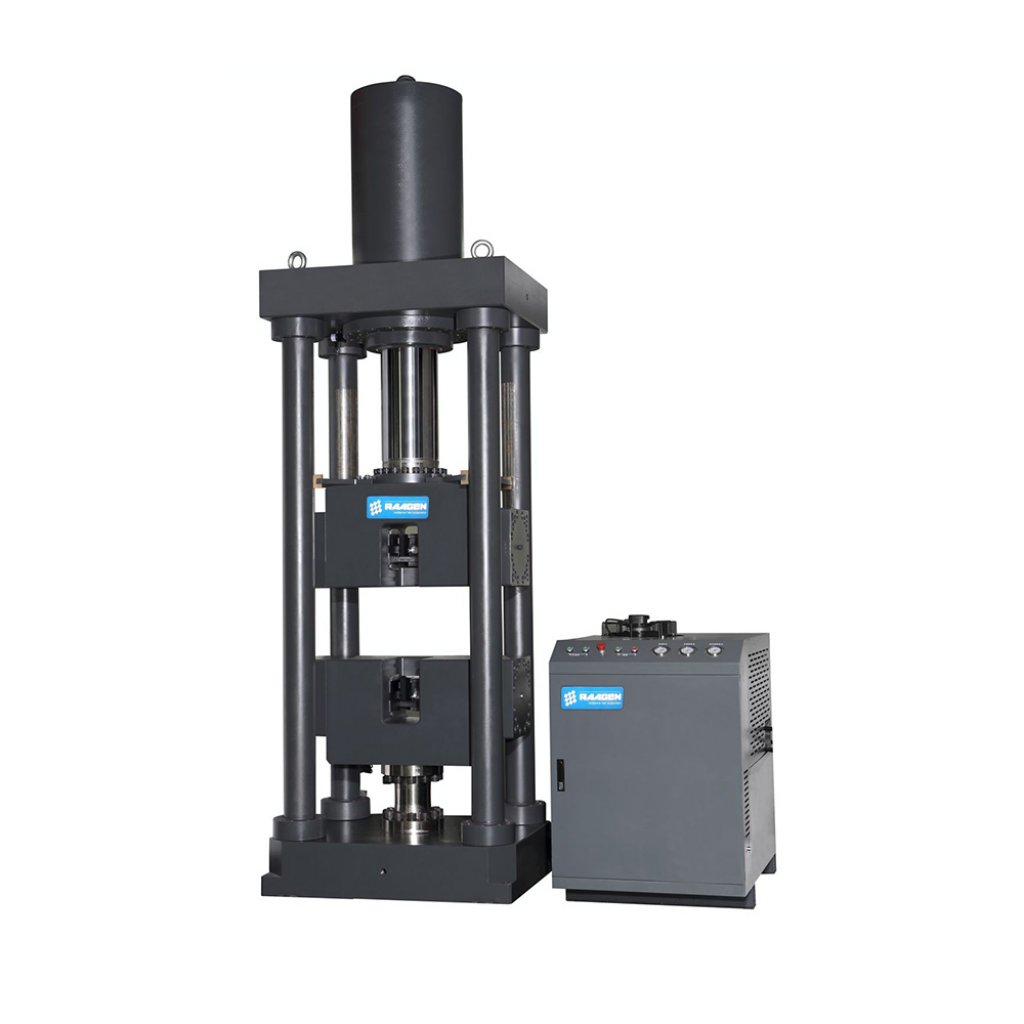

Raagen Servo Hidrolik Üniversal Deney Cihazlarının standart modelleri, üstün gövde sertliği ve dayanıklılığı için geniş çaplı kolonlara ve sağlam bileşenlere sahiptir. Test makineleri hassas kontrol elde edebilmek için servo valf ile donatılmıştır.

Raagen servo hidrolik üniversal test cihazlarında numune büyüklüklerine göre güvenli, verimli ve geniş test alanlanları tasarlanabilir. Raagen yüksek kapasiteli test makineleri, 600 kN ile 2000 kN (yatay olarak 5000 kN'a kadar) arasında kuvvet kapasiteleri sağlar.

Raagen servo hidrolik üniversal test makineleri, uygulanacak test tipi ve numuneye göre V-tipi ya da yandan sıkmalı hidrolik çenelerle birlikte teslim edilir. Bu hidrolik çeneler, silindirik ve lama tipi numuneler için uygun boyutlarda çene tutucuları ile birlikte kullanıcıya sunulur.

Raagen Hidrolik Test Cihazları, standartlarınıza uygun clip-on ekstansometreler, video ekstansometreler, otomatik ekstansometreler, lazer ekstansometreler ile birlikte kullanılabilir. Ayrıca, yüksek sıcaklık testleri için uygun Raagen Yüksek Sıcaklık Test Kabinleri hidrolik test cihazlarına entegre edilebilir.

Raagen Servo Hidrolik Test Cihazları testlerinizi pozisyon ve yük kontrollü olarak, çok yüksek hassasiyetlerde gerçekleştirebilmek için hassas Servo Valfler ile donatılmıştır.

Raagen ayrıca özel projelerinize yönelik daha yüksek kapasitelerde veya çeşitli konfigürasyonlarda çalışabilecek özel tasarım hidrolik test makineleri de sunmaktadır.

Doli EDC Kontrolör

Doli EDCi serisi elektronik kontrolörler, yük hücreleri, sıcaklık sensörleri, LVDT'ler, strain gaugeler, I/O' lar, uzaman ölçüm sensörleri ve titreşim sensörü gibi algılayıcıları otomatik olarak tanıyabilmekte ve kalibrasyonlarını sağlayabilmektedir.

Saniyede her kanaldan seçilen modele göre 1000 Hz ile 10 000 Hz veri örnekleme hızına sahiptir.

Kontrol sistemine ek kanal ve kartlar eklenebilmektedir.

Test & Motion Malzeme Test Yazılımı

Test yazılımı, Doli lisanslı orijinal dongle ile birlikte teslim edilir.

Gerçek zamanlı yük, deplasman, deformasyon, zaman ve harici kullanıcı tarafından tanımlanan parametreler test yazılımı ile sunulabilir, grafiksel olarak görülebilir ve tüm bu veriler grafik eksenlerine aktarılabilir. Aşırı yük koruma sistemine sahiptir. Otomatik kopma algılama sistemine sahiptir. Kullanıcı tanımlı methodlar oluşturulabilmektedir. Kullanıcı tanımlı 30 adet kuvvet, deplasman ve deformasyona bağlı formül ve/veya parametre oluşturmak mümkündür. Bu sayı ek modüllerle artırılabilir Bu parametreler gerek test kontrolü esnasında gerekse test sonucunda tanımakta ve raporlamaktadır.

Kullanıcı x ve y eksenlerinde seçtiği değerleri grafikleyebilir, bu grafikleri raporlayabilir.

Sistem, 10 farklı dil seçeneğine sahiptir.

Sistemde ölçüm alınan sensörlerin görüntüleme ve kontrol için birimleri seçilebilmektedir.

Test prosedürleri method dosyası olarak kaydedilip sisteme geri çağrılabilmektedir.

Test dosyaları, grafik verileri ile birlikte program formatında kaydedilebilir, programa tekrar çağrılabilir, grafik tekrar incelenebillir ve geçmişte yapılan testler üzerinden programa yeni hesaplamalar yaptırılabilir.

Sistemde okunan ve kontrol edilen her sensör için limitler tanımlanır, kullanıcı seçimine göre limit aşımında motor durdurulabilir ya da sistem durumunu sabitler.

Sistem, TMB ekranı sayesinde "C+" tabanlı çeşitli kodlarla yeni kullanıcı, sensör, sonuç tanımlama, hesaplama yaptırma özelliğine sahiptir.

Sistem, uzun süreli testler için uygun olup veri alma, kaydetme ve ekrana aktarma sıklıkları kullanıcı tarafından belirlenebilmektedir.

Özellik	Birim	HMT - 600 - S	HMT - 1000 - S	HMT - 1500 - S	HMT - 2000 - S
Fmax	kN	600	1000	1500	2000 (higher capacities available upon request)
Test Alanı		Tek/Çift	Tek/Çift	Tek/Çift	Tek/Çift
Orta Tabla		Sabit ya da Ayarlanabilir	Sabit ya da Ayarlanabilir	Sabit ya da Ayarlanabilir	Sabit ya da Ayarlanabilir
Kılavuz Kolon Sayısı	adet	4	4	4	4
Dikey Test Alanı	mm	2500'e kadar	3200'e kadar	890-2900	890-3200
Yatay Test Alanı	mm	762	762	876	762
Strok	mm	600	600	600	600
Derinlik	mm	381	438	438	940
Yükseklik	mm	2900 - 4000	3200 - 3900	5100 - 5400	4300 - 5590
Genişlik	kg	2300-2600	3300-3660	5160-5265	9040-9635
T- Slot Tabla		Opsiyonel	Opsiyonel	Opsiyonel	Opsiyonel
Maksimum Test Hızı	mm/min	150-250	150-200	150-200	150-200
Yük Hücresi Hassasiyet Sınıfı		ISO 7500-1'e göre sınıf 0,5	ISO 7500-1'e göre sınıf 0,5	ISO 7500-1'e göre sınıf 0,5	ISO 7500-1'e göre sınıf 0,5
Standart Yük Hücresi ile Sınıf 0,5 Ölçüm Yapılan Minimum Kuvvet Değeri	kN	60	100	150	200
Yüksek Hassasiyetli Yük Hücresi ile Sınıf 0,5 Ölçüm Yapılan Minimum Kuvvet Değeri	kN	12	20	30	40
Uzama Ölçüm Çözünürlüğü	μm	0.16	0.16	0.16	0.16
Pozisyon Hassasiyeti	mm	± 0.01	± 0.01	± 0.01	± 0.01
Pozisyon Ölçüm Sensörü Hassasiyeti	μm	1 or 0,1	2 or 0,1	3 or 0,1	4 or 0,1
Hidrolik Yağ Soğutma		Hava/Su	Hava/Su	Hava/Su	Hava/Su
Valf Tipi		Servo Valve	Servo Valve	Servo Valve	Servo Valve
Kontrol	Dijital (real-time Ethernet,USB)
Kontrolör Veri Alma Hızı	1000/2500/5000/10000 Hz Depend on selected controller
Elektronik Kontrolör	Doli EDCi Series Controller
Ölçüm Sinyal Doğrulama	Tüm Kanallarda
Ce Uyumluluk	Evet
Güvenlik Kabini	Opsiyonel
Çalıştırma Sıcaklığı	10 to 35°C
Çalışma Ortamı Nem Değeri	5 to 90% yoğuşmasız
Depolama Sıcaklığı	-25 to 55°C
Maksimum Depolama Ortamı Nemi	90% yoğuşmasız
Maksimum Rakım	2000 Metre
Güç Kaynağı Voltajı	3 Ph/N/PE 400 V
Güç Kaynağı Frekansı	50-60 Hz
Güç	kVA	8,5	13	17	20

Standartlar:

AC133, ASTM A370, ASTM A615, ASTM A706, ASTM A944, ASTM A955, ASTM A996, ASTM A1034, CS2, ISO 6935-2, ISO 15630-1, ISO 15835, ASTM C39, ASTM C109, ASTM E9, ASTM E290, ASTM F606, ASTM A1022, ASTM A1044, ASTM A496, ASTM A938, ASTM D1002, ASTM E1820, ASTM E190, ASTM E21, ASTM E2368, ASTM E2760, ASTM E290, ASTM E399, ASTM E466, ASTM E606, ASTM E647, ASTM E8, ASTM F2516, ASTM F382, ASTM F384, ISO 6892-1 & 2, ISO 7800, ANSI/AWS B4.0, ASTM C1018, ASTM C1185, ASTM C1399, ASTM C1550, ASTM C1583, ASTM C1609, ASTM C293, ASTM C348, ASTM C39, ASTM C469, ASTM C579, ASTM C580, ASTM C78, ASTM C947

Servo Hidrolik Üniversal Test Makinaları (PDF)
