Birleşik Yükleme Sıkıştırma (CLC) Test Fikstürü Kullanılarak Polimer Matrisli Kompozit Malzemelerin Basma Özellikleri İçin Standart Test Yöntemi

ASTM D6641, bir kombine yükleme sıkıştırması (CLC) veya eşdeğer test fikstürü kullanarak polimer matrisli kompozit malzemelerin basınç dayanımı ve sertlik parametrelerini değerlendirmek için bir yöntem sağlar. Birleşik Yükleme Sıkıştırma (CLC), uç ve kesme yüklemesinin bir kombinasyonunu kullanır; kesme gerilimleri azaltılır ve cıvatalı kelepçeler kullanılarak sıkıştırma basınçları oluşturulabilir.

ASTM D6641 Testi Numune Boyutları

Test numuneleri, test prosedürüne göre şeritli veya şeritsiz olabilir. Test fikstürü içine yerleştirildiğinde, tipik bir ASTM D 6641 test numunesi 140 mm uzunluğa, 12 mm genişliğe ve desteklenmeyen 12 mm ölçü uzunluğuna sahiptir.

ASTM D 6641 test gerekliliklerine göre, 12 mm ila 25 mm arasında değişen ölçü uzunlukları izin verilen parametrelerdir.

Prosedür A ve B için numune uçları numunenin boylamasına eksenine dik ve birbirine 0,03 mm içinde paralel olmalıdır.

Tırnakların normalde kare uçları vardır ve 1,6 mm [0,06 inç] kalınlıktadır, ancak bu gerektiği gibi değiştirilebilir.

Kombine Yükleme Basma Test Fikstür Numunelerinin Hazırlanması

1. Numune yerleştirme aparatına kılavuz pimleri takılır.
2. ASTM D 6641 test fikstürü, numune yerleştirme aparatına üzerine yerleştirilir.
3. Desteklenmeyen uzunluğu belirlemek için hizalama çubuğu aparata yerleştirilir.
4. Numuneyi, kılavuz pimlerin üzerine oturacak şekilde düzeneğe yerleştirin.
5. Hizalama çubuğunu CLC test fikstürünün ölçü uzunluğuna yerleştirin.
6. Alyan anahtarı kullanarak armatürü sıkın. ASTM D 6641'e göre sekiz adet 6 mm çaplı vidanın tümünün torkları 2,5 ila 3 Nm olmalıdır.
7. Hizalama çubuklarını test fikstüründen çıkarın.

ASTM D6641 Kombine Yükleme Sıkıştırma Testi

Numune hazır olduktan sonra, numuneyi ASTM D 6641 test fikstürüne yerleştirin.

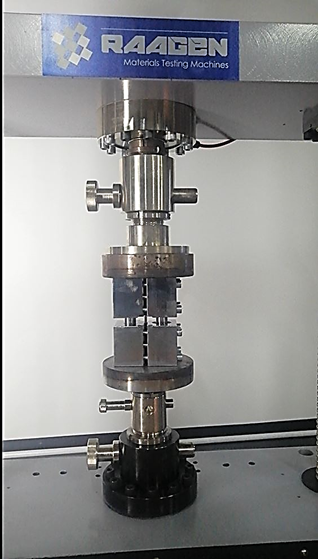

ASTM D 6641 test fikstürünü test makinesindeki 2 basma plakası arasına yerleştirin.

Test verilerini kaydederken, numuneyi 1,3 mm/dk’lık bir nominal hızda numune kırılana kadar yüklemeye devam edin.

Geçerli test sonuçları için, numunede hasar alan bölgenin desteklenmeyen açıklık bölgesinden olması gerekmektedir.

Compressive Properties of Polymer Matrix Composite Materials Using a Combined Loading Compression (CLC) Test Fixture

Raagen, numune boyutlarınız ve test ihtiyaçlarınıza göre ASTM D6641 test aparatlarını uygun fiyat, yüksek kalite ve hızlı teslimat prensibiyle tasarlar ve üretir.

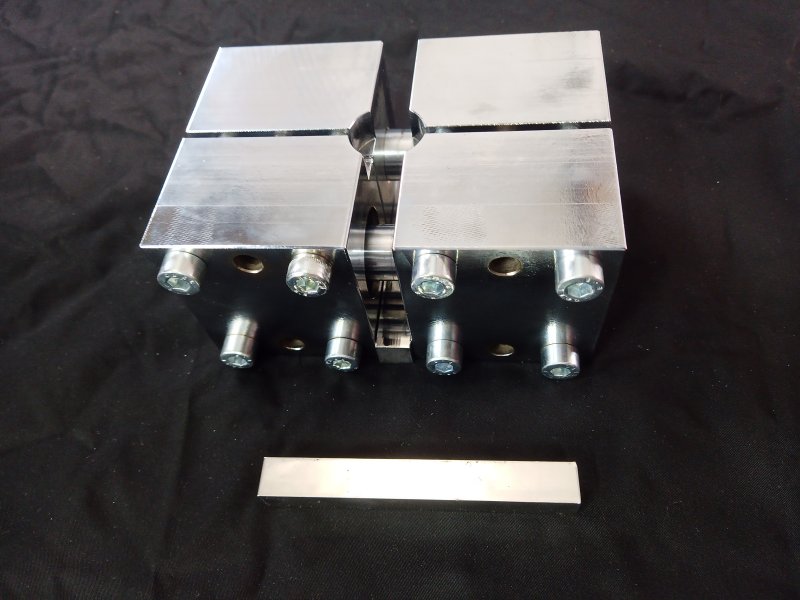

ASTM D 6641 TEST FİKSTÜRÜ
