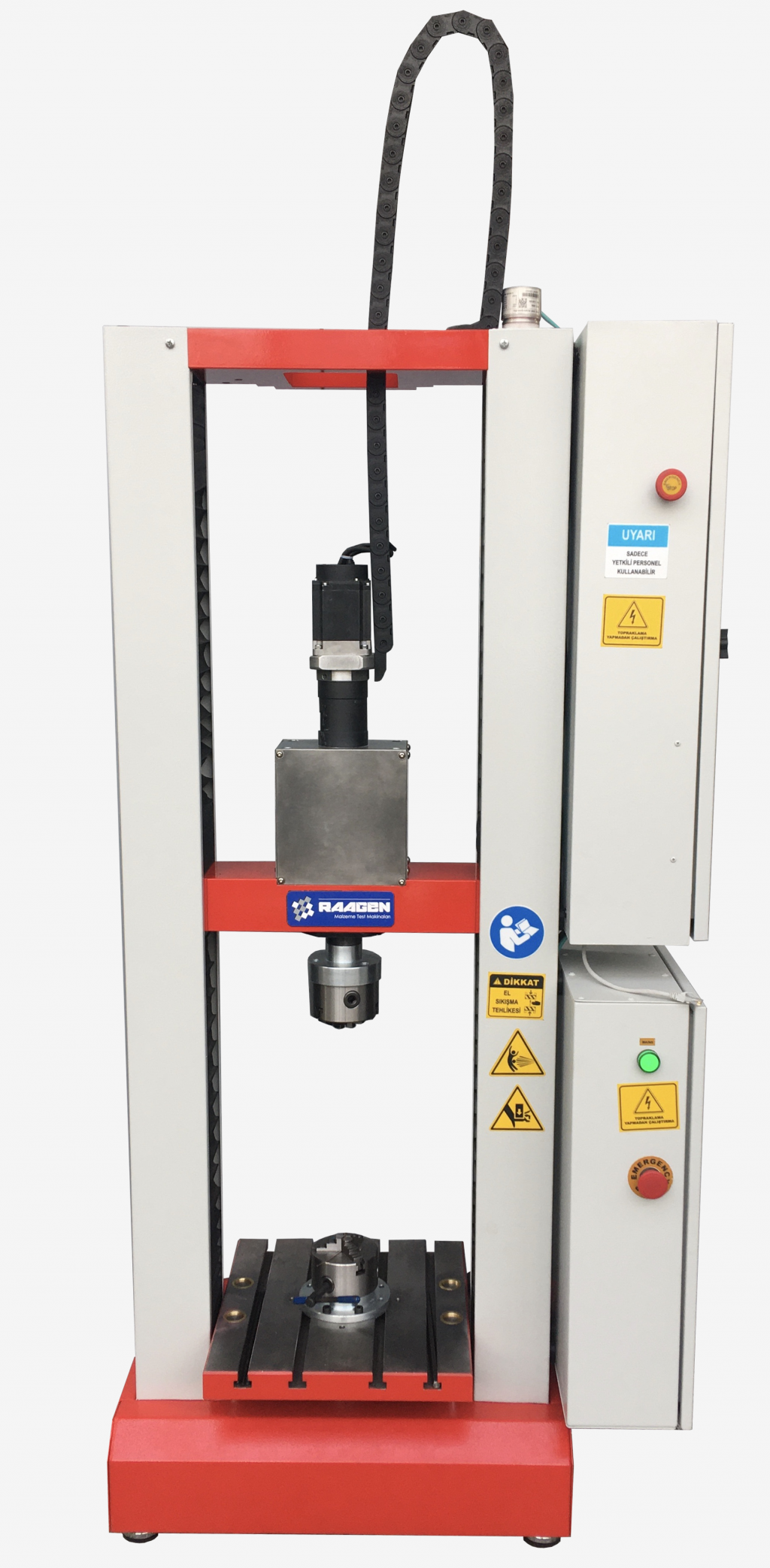

Raagen Elektromekanik Eksenel Burulma Universal Test Makinaları

Raagen, hem statik hem de dinamik eksenel burulma test sistemlerini alanında uzman ve deneyimli mühendis kadrosuyla tasarlayıp, en özel projelerinizin gerekliliklerini karşılamak için rekabetçi fiyatlar ve hızlı teslimat süreleriyle müşterilerimize sunar.

Raagen elektromekanik eksenel burulma test cihazları, eksenel kuvvete maruz kaldıklarında numunenin burulma davranışını belirlemek için tasarlanır ve farklı tork kapasitelerinde ve eksenel kapasitelerde üretilebilirler.

Dönüş açıları standartlara göre değiştirilebilir. Raagen elektromekanik eksenel burulma test makineleri, genellikle 360 derece dönebilen sistem tasarımlarına sahiptir.

Servo motorlarla kontrol edilen, kapalı çevrim sistemi sayesinde çok hassas kontrol sağlar.

 Raagen Elektromekanik Eksenel Burulma Test Makinaları Özellikleri:

• Kuvvet kapasitesine göre yüksek hassasiyetli bilyalı mil ile doğrusal hareket sağlanır.
• Orta tabla hareketi bilyalı miller vasıtasıyla servo motor tarafından sağlanmaktadır.
• Dijital elektronik kontrolör, tork, açı, kuvvet ve eksenel yer değiştirmeyi aynı anda kontrol etmeyi sağlar.
• Yazılımın önyükleme seçeneği vardır.
• Yazılım başlangıçta yük, yer değiştirme, tork, açı, moment ölçer. Test sonucunda; maksimum torku, akma mukavemetini, kırılma açısını, kopma kuvvetini, tork dayanımını farklı formatlarda elde etmenizi sağlar.
• Dikey veya yatay yönlerde zemin tipi ya da masaüstü gövdeler olarak kullanıcı ihtiyacına göre tasarlanır.
• Eksenel Kapasite (kN): 1 - 10000
• Tork Kapasitesi (Nm): 1 - 10000
• Sistemler statik ve dinamik eksenel burulma testleri için uygun olarak tasarlanır.
• Çok eksenli tork-kuvvet sensörleriyle tork ve kuvvet ölçümü yapılır.

Doli EDC Kontrolör

Doli EDCi serisi elektronik kontrolörler, tork sensörü, açı sensörü, LVDT'ler, strain gaugeler, I/O' lar, uzaman ölçüm sensörleri ve titreşim sensörü gibi algılayıcıları otomatik olarak tanıyabilmekte ve kalibrasyonlarını sağlayabilmektedir.

Saniyede her kanaldan seçilen modele göre 1000 Hz ile 10 000 Hz veri örnekleme hızına sahiptir.

Kontrol sistemine ek kanal ve kartlar eklenebilmektedir.

Burulma ekseni ve kuvvet ekseni ister senkronize ister ayrı ayrı kontrol edilebilir.

Test & Motion Malzeme Test Yazılımı

Test yazılımı, Doli lisanslı orijinal dongle ile birlikte teslim edilir.

Gerçek zamanlı tork, deplasman, açı, zaman ve harici kullanıcı tarafından tanımlanan parametreler test yazılımı ile sunulabilir, grafiksel olarak görülebilir ve tüm bu veriler grafik eksenlerine aktarılabilir. Aşırı tork koruma sistemine sahiptir. Otomatik kopma algılama sistemine sahiptir. Kullanıcı tanımlı methodlar oluşturulabilmektedir. Kullanıcı tanımlı 30 adet tork ve açı değerlerine bağlı formül ve/veya parametre oluşturmak mümkündür. Bu sayı ek modüllerle artırılabilir Bu parametreler gerek test kontrolü esnasında gerekse test sonucunda tanımakta ve raporlamaktadır.

Kullanıcı x ve y eksenlerinde seçtiği değerleri grafikleyebilir, bu grafikleri raporlayabilir. İki eksenden alınan anlık değerler aynı grafikte ya da farklı grafiklerde gösterilebilir.

Sistem, 10 farklı dil seçeneğine sahiptir.

Sistemde ölçüm alınan sensörlerin görüntüleme ve kontrol için birimleri seçilebilmektedir.

Test prosedürleri method dosyası olarak kaydedilip sisteme geri çağrılabilmektedir.

Test dosyaları, grafik verileri ile birlikte program formatında kaydedilebilir, programa tekrar çağrılabilir, grafik tekrar incelenebillir ve geçmişte yapılan testler üzerinden programa yeni hesaplamalar yaptırılabilir.

Sistemde okunan ve kontrol edilen her sensör için limitler tanımlanır, kullanıcı seçimine göre limit aşımında motor durdurulabilir ya da sistem durumunu sabitler.

Sistem, TMB ekranı sayesinde "C+" tabanlı çeşitli kodlarla yeni kullanıcı, sensör, sonuç tanımlama, hesaplama yaptırma özelliğine sahiptir.

Sistem, uzun süreli testler için uygun olup veri alma, kaydetme ve ekrana aktarma sıklıkları kullanıcı tarafından belirlenebilmektedir.

Raagen Eksenel Burulma Test Cihazlar; tork kontrollü testler, açı kontrollü testler, kuvvet kontrollü testler, deplasman kontrollü testler ve bu kontrol tiplerinin kombinasyonları şeklinde prosedürlerle kontrol edilen testler gerçekleştirebilir.

Raagen Elektronik Eksenel Burulma Universal Test Makinaları, alanında uzman ve tecrübeli Raagen mühendisleri tarafından kullanıcı ihtiyaçlarına göre tasarlanır ve üretilir. Kullanıcı kendi standartlarına göre tork ve kuvvet kapasitesini seçebilir. Farklı test fikstürleri ve aksesuarlar tasarlanabilir ve müşterilere sunulabilir.

Standartlar:

ISO 80369-1 Axial Torsional Luer Connector Test Cihazı
ISO 594-1 & 2 Separation Force and Unscrewing Torque Testing for Luer Tapers
ASTM F543 Medical Bone Screw Torsion Test Cihazı
ASTM F2077 Fatigue Compression Torsion Shear Intervertebral Fusion Device Test Cihazı
ASTM F1717 Spinal Implant Static and Fatigue Test Cihazı
ASTM E2207 Axial-Torsional Fatigue Thin-Walled Tubular Materials Test Cihazı

 Elektromekanik Eksenel Burulma Test Makinaları (PDF)
